Bộ điều khiển mức Fluidwell được phát triển cho các hệ thống cần giám sát và duy trì mức chất lỏng ổn định. Thiết bị tiếp nhận tín hiệu từ cảm biến mức, hiển thị giá trị và thực hiện chức năng điều khiển theo điểm cài đặt. Nhờ đó, hệ thống có thể điều khiển bơm, van hoặc kích hoạt cảnh báo khi mức vượt giới hạn.
Fluidwell là thương hiệu đến từ Hà Lan, chuyên phát triển các thiết bị hiển thị và điều khiển cho ngành đo lường công nghiệp. Danh mục của hãng gồm thiết bị hiển thị lưu lượng, tổng lưu lượng, mức, áp suất, nhiệt độ và các bộ điều khiển quá trình. Trong nhóm điều khiển mức, Fluidwell cung cấp nhiều cấu hình dành cho lắp ngoài hiện trường hoặc trên bảng điều khiển.

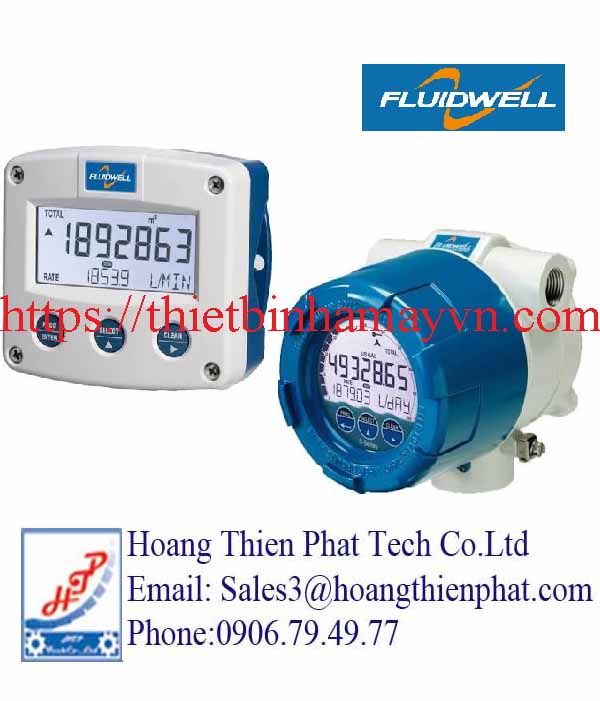

Bộ điều khiển mức Fluidwell
Trong một hệ thống bồn chứa, cảm biến mức liên tục đo chiều cao hoặc lượng chất lỏng. Tín hiệu đo được truyền về Level Controller Fluidwell. Với nhiều model, tín hiệu đầu vào tiêu chuẩn là (0)4–20 mA.
Bộ điều khiển xử lý tín hiệu và chuyển đổi thành giá trị mức, chiều cao, thể tích hoặc phần trăm chứa. Người vận hành có thể theo dõi trực tiếp thông số trên màn hình.
Khi giá trị đạt đến điểm cài đặt, ngõ ra của thiết bị có thể tác động đến bơm hoặc van. Hệ thống nhờ đó thực hiện quá trình nạp hoặc xả tự động mà không cần người vận hành liên tục theo dõi.
Chức năng hysteresis giúp tạo khoảng đóng và ngắt phù hợp. Điều này hạn chế relay hoặc thiết bị chấp hành đóng cắt liên tục khi mức chất lỏng dao động quanh điểm cài đặt.
Điểm đáng chú ý của bộ điều khiển mức Fluidwell là khả năng kết hợp hiển thị, giám sát và điều khiển trong cùng thiết bị.
Tùy model, người sử dụng có thể thiết lập các mức cảnh báo như Low-Low, Low, High và High-High. Khi xuất hiện điều kiện bất thường, tín hiệu đầu ra có thể được sử dụng cho đèn cảnh báo, còi hoặc hệ thống điều khiển bên ngoài.
Các dòng cao cấp như F173, F174 và F175 còn hỗ trợ bảng tuyến tính hóa nhiều điểm. Chức năng này hữu ích với bồn có hình dạng không tuyến tính. Thiết bị có thể quy đổi giá trị mức thành thể tích chính xác hơn so với cách tính tuyến tính thông thường.
Fluidwell phát triển riêng các cấu hình Level / Pump Controller cho hệ thống bơm.
Model F174 có thể thiết lập các điểm Set và Reset để điều khiển tới 4 bơm. Bơm có thể hoạt động độc lập hoặc theo nhóm tùy cấu hình. Thiết bị đồng thời hỗ trợ bốn giá trị cảnh báo mức.
Giải pháp này phù hợp với trạm bơm, hệ thống thoát nước, xử lý nước, HVAC, định lượng hóa chất và hệ thống tăng áp.
Không chỉ điều khiển bơm, Fluidwell Level Controller còn có thể cung cấp tín hiệu điều khiển van.
Ví dụ, khi mức bồn giảm xuống ngưỡng thấp, hệ thống có thể mở van nạp. Khi chất lỏng đạt giới hạn cao đã cài đặt, bộ điều khiển chuyển trạng thái đầu ra để đóng van.
Nguyên tắc tương tự có thể được đảo lại cho quá trình xả bồn.

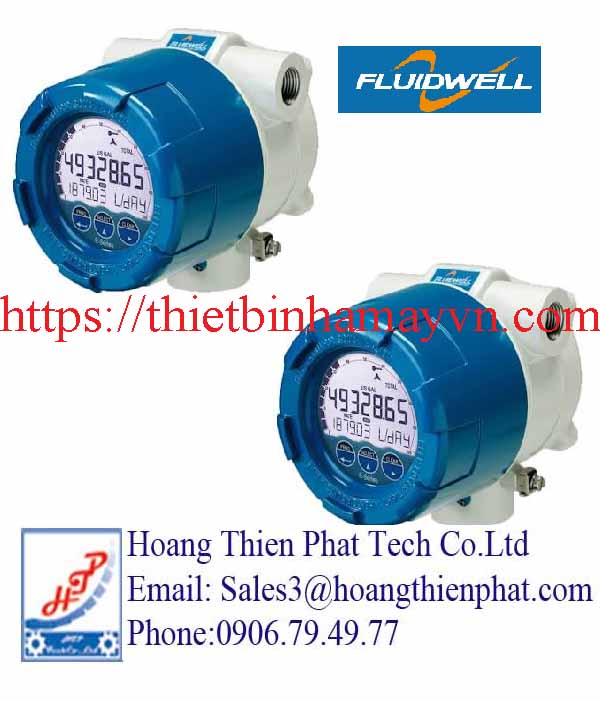

Fluidwell Việt Nam
Fluidwell hiện liệt kê các model F074, F173, F174, F175 và D074 trong nhóm Level Controllers.
| Người mẫu | Dòng sản phẩm | Chức năng chính | Ứng dụng tiêu biểu |
|---|---|---|---|
| F074 | Dòng F | Điều khiển mức/bơm với một ngõ ra điều khiển | Nạp hoặc xả bồn cơ bản |
| F173 | Dòng F | Giám sát và điều khiển mức, tuyến tính hóa, analog và alarm | Bồn chứa, hệ thống giám sát mức |
| F174 | Dòng F | Điều khiển mức và tối đa 4 bơm | Trạm bơm, nước thải, HVAC |
| F175 | Dòng F | Điều khiển mức/bơm kết hợp đo lưu lượng kênh hở | Xử lý nước và hệ thống thoát nước |
| D074 | Dòng D | Bộ điều khiển mức/bơm lắp bảng | Tủ điện và bảng điều khiển |
F074 phù hợp với các ứng dụng điều khiển ON/OFF đơn giản. Thiết bị sử dụng giá trị đặt cùng hai điểm chuyển mạch cao và thấp để điều khiển bơm hoặc van.
F074 nhận tín hiệu mức (0)4–20 mA và có một ngõ ra điều khiển. Dòng này còn có phiên bản intrinsically safe theo ATEX, IECEx và CSA C-US, phù hợp với một số ứng dụng khu vực nguy hiểm khi được cấu hình đúng yêu cầu hệ thống.
F173 hướng đến những hệ thống cần giám sát mức liên tục kết hợp nhiều chức năng điều khiển.
Thiết bị hỗ trợ bốn mức cảnh báo Low-Low, Low, High và High-High. F173 có thể trang bị tới bốn ngõ ra transistor thụ động hoặc relay cơ khí. Ngoài ra, thiết bị hỗ trợ ngõ ra analog và truyền thông Modbus RS485/RS232 tùy cấu hình.
Một điểm nổi bật là bảng tuyến tính hóa 48 điểm. Tính năng này hỗ trợ bù hình dạng bồn khi chuyển đổi từ chiều cao mức sang lượng chứa.
F174 là lựa chọn đáng chú ý cho các hệ thống cần quản lý nhiều bơm. Thiết bị kết hợp chức năng điều khiển bơm và giám sát mức liên tục.
Bốn điểm Set/Reset cho phép điều khiển tới bốn bơm. Đồng thời, bốn giá trị cảnh báo mức hỗ trợ theo dõi các tình trạng thấp hoặc cao bất thường.
Màn hình hai dòng có thể hiển thị mức, chiều cao, thể tích, phần trăm đầy hoặc giá trị tín hiệu 4–20 mA. Thanh bargraph giúp người vận hành quan sát nhanh tình trạng bồn.
F175 mở rộng chức năng điều khiển mức bằng khả năng đo và giám sát lưu lượng kênh hở.
Thiết bị vừa có thể quản lý tối đa bốn bơm, vừa thực hiện giám sát mức và đo lưu lượng. Vì vậy, F175 phù hợp với các hệ thống xử lý nước, kênh dẫn, trạm bơm và những ứng dụng cần kết hợp nhiều đại lượng trong cùng thiết bị.
Khác với F-Series thiên về lắp ngoài hiện trường, D074 được thiết kế dạng DIN panel mount.
Thiết bị nhận tín hiệu (0)4–20 mA hoặc 0–10 VDC. Người vận hành có thể cài đặt điểm chuyển mạch cao, thấp và giá trị preset để thực hiện điều khiển ON/OFF.
Mặt trước bằng nhôm đạt IP66/IP67, phù hợp với tủ điều khiển trong môi trường cần khả năng chống nước cao.
Một lợi thế quan trọng của bộ điều khiển mức Fluidwell là thiết kế tập trung vào môi trường công nghiệp. F-Series có các lựa chọn vỏ nhôm hoặc thép không gỉ 316L và nhiều cấu hình đạt IP65/IP67.
Màn hình lớn giúp đọc thông số thuận tiện ngay tại hiện trường. Người vận hành có thể kiểm tra mức, trạng thái điều khiển và cảnh báo mà không cần mở tủ điện.
Khả năng nhận tín hiệu công nghiệp phổ biến cũng giúp Fluidwell kết hợp với nhiều loại cảm biến mức khác nhau. Với F173, F174 và F175, đầu vào mức hỗ trợ (0)4–20 mA và HART transparent.
Bộ điều khiển mức Fluidwell có thể được tích hợp vào nhiều hệ thống chứa và vận chuyển chất lỏng. Các ứng dụng điển hình gồm bồn nước, bồn hóa chất, bể xử lý nước thải, trạm bơm, hệ thống HVAC và hệ thống tăng áp.
Trong dây chuyền sản xuất, thiết bị giúp duy trì lượng chất lỏng trong phạm vi đã cài đặt. Điều này hạn chế tình trạng bơm chạy khô, bồn tràn hoặc quá trình sản xuất bị gián đoạn do thiếu nguyên liệu.
Với những hệ thống yêu cầu nhiều cấp cảnh báo, F173 hoặc F174 cung cấp khả năng giám sát chi tiết hơn. Với hệ thống cần kết hợp điều khiển bơm và lưu lượng kênh hở, F175 là cấu hình đáng cân nhắc.
Hoàng Thiên Phát cung cấp bộ điều khiển mức Fluidwell, bộ hiển thị Fluidwell và các thiết bị đo lường công nghiệp phục vụ nhà máy tại Việt Nam.
Khách hàng có thể cung cấp model Fluidwell hiện hữu hoặc thông số của hệ thống. Hoàng Thiên Phát hỗ trợ kiểm tra cấu hình, tín hiệu đầu vào, ngõ ra điều khiển và yêu cầu lắp đặt để lựa chọn thiết bị phù hợp.
Các model có thể tham khảo gồm Fluidwell F074, F173, F174, F175, D074 cùng nhiều dòng thiết bị hiển thị và giám sát mức khác của hãng.
