Vòng lăn Uhing – Giải pháp truyền động tuyến tính cho máy cuốn dây công nghiệp

Trong các hệ thống cuốn dây, cáp điện, sợi và vật liệu dạng dài, cơ cấu rải dây cần di chuyển ổn định theo chiều ngang. Vòng lăn Uhing được sử dụng để biến chuyển động quay liên tục của trục trơn thành chuyển động tịnh tiến. Công nghệ này giúp thiết bị vận hành linh hoạt, điều chỉnh hành trình thuận tiện và phù hợp với nhiều dây chuyền tự động hóa.

Hoàng Thiên Phát là đơn vị cung cấp thiết bị và bộ truyền động Uhing, phục vụ nhu cầu sửa chữa, thay thế và chế tạo máy tại Việt Nam. Danh mục cung cấp gồm Vòng lăn Uhing, Bộ truyền động vòng lăn Uhing, Bộ rải dây Uhing, Đầu rê sợi Uhing, hệ thống dẫn hướng, hệ thống mô-đun và phụ kiện Uhing.

Vòng lăn Uhing trong công nghệ truyền động Rolling Ring

Vòng lăn Uhing là thành phần quan trọng của công nghệ truyền động Rolling Ring. Khác với cơ cấu vít me thông thường, hệ thống sử dụng một trục trơn kết hợp với các vòng lăn được bố trí theo góc xác định.

Khi trục quay liên tục, các vòng lăn tiếp xúc với bề mặt trục. Góc đặt của vòng lăn tạo ra lực theo phương dọc trục. Nhờ đó, bộ truyền động bắt đầu di chuyển tuyến tính mà không cần trục vít có ren.

Nguyên lý này tương tự chuyển động của đai ốc trên vít me. Tuy nhiên, bước tiến của bộ truyền động vòng lăn Uhing có thể được điều chỉnh. Hướng chuyển động cũng có thể thay đổi từ trái sang phải hoặc ngược lại.

Đặc biệt, bước tiến có thể đưa về bằng không trong những cấu hình phù hợp. Đây là đặc điểm giúp công nghệ Uhing thích nghi tốt với nhiều yêu cầu chuyển động khác nhau.

Cấu tạo và nguyên lý của vòng lăn Uhing

Bên trong cụm truyền động là các vòng lăn có bề mặt chạy được thiết kế chính xác. Các vòng lăn được ép lên trục truyền động và đặt theo một góc nhất định.

Khi trục bắt đầu quay, lực ma sát giữa vòng lăn và trục tạo chuyển động dọc. Thay đổi góc đặt sẽ làm thay đổi bước tiến. Khi góc nghiêng đổi sang hướng đối diện, cơ cấu sẽ đảo chiều chuyển động.

Điểm đáng chú ý là trục truyền động Uhing vẫn có thể quay liên tục theo một hướng. Bộ truyền động không cần đảo chiều quay của trục mỗi khi đến cuối hành trình. Điều này đặc biệt hữu ích cho máy cuốn dây hoạt động liên tục.

Cơ cấu Rolling Ring còn cho phép điều chỉnh vị trí đảo chiều. Nhờ đó, chiều rộng rải dây có thể thiết lập theo kích thước thực tế của bobbin hoặc tang cuốn.

Khả năng điều chỉnh của vòng lăn Uhing

Một trong những đặc điểm nổi bật của Vòng lăn Uhing là khả năng thay đổi bước tiến. Tốc độ tuyến tính vì vậy có thể được điều chỉnh mà không nhất thiết phải thay đổi tốc độ quay của trục.

Theo thông tin kỹ thuật của Uhing, hệ thống Rolling Ring Drive có thể đạt tốc độ di chuyển tuyến tính lên đến khoảng 4,2 m/s, tùy cấu hình và điều kiện vận hành.

Hai hướng chuyển động cũng có thể được thiết lập riêng. Đây là lợi thế đối với những máy cần kiểm soát quá trình rải vật liệu chính xác hơn.

Vị trí đảo chiều và chiều rộng hành trình có thể thay đổi theo yêu cầu sản xuất. Cơ cấu này giúp một máy có thể thích nghi với nhiều kích thước cuộn khác nhau.

Vòng lăn Uhing giúp tối ưu hệ thống rải dây

Máy cuốn dây cần phối hợp giữa tốc độ quay của cuộn và tốc độ di chuyển của đầu dẫn. Nếu bước rải không phù hợp, dây dễ bị chồng lên nhau hoặc tạo khoảng trống trên bề mặt cuộn.

Vòng lăn Uhing tạo chuyển động ngang liên tục cho bộ phận dẫn dây. Khi cơ cấu tới vị trí giới hạn, hệ thống đảo chiều và tiếp tục hành trình theo hướng ngược lại.

Nhờ khả năng thay đổi bước tiến, thiết bị có thể được thiết lập phù hợp với đường kính dây và yêu cầu xếp lớp. Điều này mang lại lợi thế khi xử lý dây điện, cáp, sợi hoặc các loại vật liệu dài có kích thước khác nhau.

Bộ rải dây Uhing cho dây, cáp và sợi

Bên cạnh vòng lăn, Bộ rải dây Uhing là một trong những giải pháp đáng chú ý của hãng. Hệ thống được phát triển để dẫn hướng vật liệu trong quá trình cuốn lên bobbin hoặc tang.

Bộ truyền động Uhing đảm nhiệm việc chuyển đổi chuyển động quay của trục thành chuyển động tuyến tính. Cơ cấu dẫn hướng sau đó truyền chuyển động tới con lăn hoặc đầu dẫn vật liệu.

Khi phối hợp đúng giữa bước tiến và tốc độ cuốn, dây được phân bố đều hơn trên chiều rộng của cuộn. Hệ thống phù hợp cho máy cuốn cáp, dây điện, dây kim loại, sợi kỹ thuật và nhiều loại vật liệu liên tục khác.

Các model Vòng lăn Uhing – Rolling Ring Drive Uhing

Hệ thống dẫn hướng Uhing GS

Uhing còn phát triển hệ thống dẫn hướng GS Guide System dành cho các ứng dụng cuốn. Cơ cấu có nhiệm vụ truyền chuyển động của bộ rải tới con lăn dẫn hướng và vật liệu đang được cuốn.

Hệ thống có thể kết hợp thêm các mô-đun tùy theo nhiệm vụ của từng máy. Nhờ thiết kế dạng mô-đun, nhà chế tạo máy có thể lựa chọn cấu hình phù hợp với không gian lắp đặt và yêu cầu dẫn vật liệu.

Sự kết hợp giữa Vòng lăn Uhing, Rolling Ring Drive và hệ thống dẫn hướng GS tạo thành giải pháp tương đối hoàn chỉnh cho nhiều ứng dụng traverse.

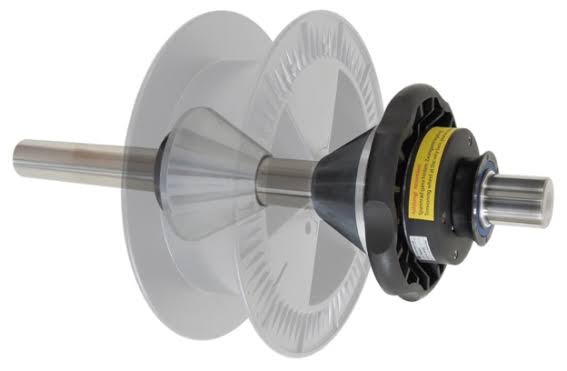

Bộ truyền động vòng lăn Uhing cho chuyển động tuyến tính

Bộ truyền động vòng lăn Uhing sử dụng các vòng lăn được ép lên bề mặt của trục trơn. Góc làm việc của vòng lăn quyết định hướng và bước di chuyển của bộ truyền động.

Ưu điểm của nguyên lý này là không cần gia công ren trên toàn bộ chiều dài trục. Với những hành trình dài, đây có thể là một giải pháp đáng cân nhắc so với một số kết cấu truyền động tuyến tính truyền thống.

Bộ truyền động cũng có thể được tách khỏi trục trong những cấu hình thích hợp. Đặc điểm này hỗ trợ quá trình thiết lập vị trí và thao tác trên máy.

Hệ thống truyền động đai răng Uhing

Ngoài Rolling Ring Drive, Uhing còn có giải pháp truyền động sử dụng đai răng. Hệ thống được xây dựng trên profile nhôm có độ cứng cao nhằm hạn chế biến dạng khi vận hành.

Các rãnh T được tích hợp trên profile tạo nhiều vị trí lắp đặt. Thiết kế này giúp kỹ thuật viên bố trí cảm biến, giá đỡ và các thành phần phụ trợ thuận tiện hơn.

Chuyển động từ đai răng được truyền tới bàn trượt thông qua cơ cấu liên kết. Hệ thống thích hợp cho những ứng dụng cần chuyển động tuyến tính, khả năng định vị và tốc độ làm việc cao.

Phụ kiện bộ rải dây Uhing

Để hoàn thiện hệ thống cuốn, phụ kiện Uhing có thể được lựa chọn theo cấu hình máy. Các thành phần liên quan có thể bao gồm hệ thống dẫn hướng, cơ cấu đảo chiều, thanh dẫn, con lăn và những bộ phận hỗ trợ chuyển động.

Việc sử dụng đúng phụ kiện giúp duy trì độ ổn định của quá trình rải dây. Đồng thời, hệ thống được thiết kế phù hợp sẽ hạn chế sai lệch khi máy vận hành ở tốc độ cao.

Khi cần thay thế Vòng lăn Uhing hoặc phụ kiện cho máy đang hoạt động, nên kiểm tra model đầy đủ trên sản phẩm. Không nên chỉ lựa chọn dựa trên kích thước bên ngoài.

Ứng dụng của Vòng lăn Uhing trong nhà máy

Vòng lăn Uhing và Rolling Ring Drive phù hợp với nhiều thiết bị cần chuyển động qua lại liên tục. Ứng dụng điển hình là máy cuốn dây điện, máy cuốn cáp, máy cuốn dây kim loại, máy xử lý sợi và hệ thống dẫn vật liệu.

Trong ngành sản xuất dây cáp, bộ truyền động giúp đầu rải di chuyển đều trên chiều rộng cuộn. Với ngành sợi, hệ thống có thể hỗ trợ dẫn vật liệu trong quá trình cuốn. Trong chế tạo máy, Rolling Ring Drive còn có thể được ứng dụng cho các nhiệm vụ cấp liệu và dịch chuyển tuyến tính phù hợp.

Nhờ khả năng điều chỉnh hành trình và bước tiến, một hệ thống có thể được thiết lập cho nhiều yêu cầu sản xuất khác nhau..

Hoàng Thiên Phát – Nhà cung cấp Vòng lăn Uhing tại Việt Nam

Hoàng Thiên Phát cung cấp Vòng lăn Uhing và các thiết bị liên quan cho nhà máy, đơn vị bảo trì và doanh nghiệp chế tạo máy tại Việt Nam. Sản phẩm được hỗ trợ tra cứu theo model và yêu cầu kỹ thuật thực tế.

Danh mục có thể đáp ứng gồm Vòng lăn Uhing, Bộ truyền động vòng lăn Uhing, Bộ rải dây Uhing, Đầu rê sợi Uhing, hệ thống dẫn hướng Uhing, hệ thống mô-đun Uhing và phụ kiện bộ rải dây Uhing.

Đối với nhu cầu thay thế thiết bị cũ, khách hàng có thể cung cấp hình ảnh nameplate và thông số máy. Hoàng Thiên Phát sẽ hỗ trợ xác định cấu hình phù hợp trước khi tiến hành báo giá.
