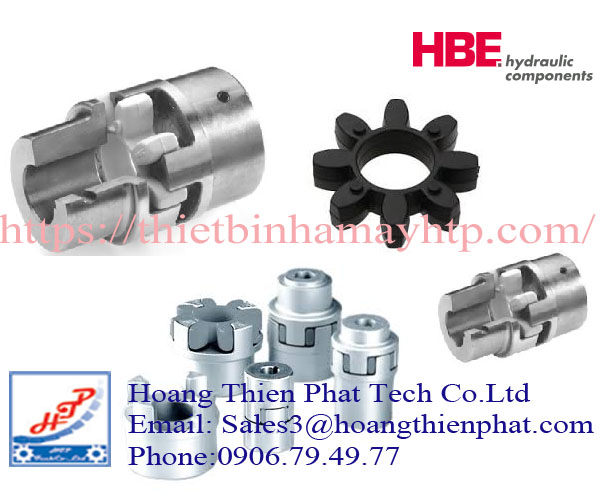

Khớp nối HBE là thiết bị truyền động cơ khí của HBE GmbH – Đức, gồm các dòng SOFTEX và STAREX. Sản phẩm được sử dụng để kết nối động cơ, bơm thủy lực, hộp giảm tốc và các hệ thống truyền động, với nhiều cấu hình đáp ứng yêu cầu về mô-men xoắn, độ chính xác và kích thước lắp đặt.
Hotline tư vấn kỹ thuật: 0906.79.49.77
Yêu cầu báo giá / Tư vấn chọn model
HBE GmbH là nhà sản xuất thiết bị và phụ kiện dành cho hệ thống thủy lực, cung cấp nhiều sản phẩm phục vụ lắp ráp bộ nguồn thủy lực và các cụm truyền động.
Danh mục sản phẩm của hãng bao gồm khớp nối trục, vỏ chuông kết nối động cơ với bơm, bộ làm mát dầu thủy lực, thùng chứa dầu, phụ kiện thùng dầu và các giải pháp lắp đặt chuyên dụng.
Đối với nhóm thiết bị truyền động, HBE tập trung phát triển các loại khớp nối có khả năng kết nối linh hoạt giữa động cơ điện và thiết bị dẫn động. Các sản phẩm được thiết kế theo nhiều kiểu lỗ trục, kích thước và phương pháp lắp ghép nhằm phù hợp với từng hệ thống máy.
Khớp nối HBE Đức được sử dụng trong cả hệ thống truyền động cơ khí thông thường lẫn cụm bơm thủy lực yêu cầu độ đồng tâm và khả năng truyền tải mô-men ổn định.
HBE SOFTEX® couplings
HBE SOFTEX là dòng khớp nối đàn hồi xoắn, sử dụng các thành phần liên kết cơ khí kết hợp phần tử đàn hồi để truyền chuyển động quay giữa hai trục.
Dòng khớp nối này có khả năng giảm rung động xoắn, hạn chế tác động của tải thay đổi và hỗ trợ bù sai lệch trục trong phạm vi thiết kế cho phép. Cấu trúc có thể tháo lắp theo phương dọc trục, thuận tiện cho việc lắp đặt và bảo trì các cụm máy.
Phần tử đàn hồi của SOFTEX có nhiều mức độ cứng khác nhau, cho phép lựa chọn khả năng truyền mô-men theo yêu cầu của thiết bị.
Khớp nối HBE SOFTEX thường được sử dụng để kết nối động cơ điện với bơm thủy lực, hộp giảm tốc và các bộ truyền động trong dây chuyền sản xuất.
HBE SOFTEX FA là phiên bản khớp nối có thiết kế mặt bích, phù hợp với các cụm máy sử dụng kết nối mặt bích hoặc cần bố trí trục truyền động theo cấu hình riêng.
Phần moay-ơ mặt bích có thể được kết hợp với các bộ phận tương ứng trong cùng kích thước khớp nối. Thiết kế này thích hợp cho các ứng dụng truyền động cơ khí có yêu cầu về phương pháp lắp ghép và độ chắc chắn của cụm kết nối.
HBE SOFTEX TL được thiết kế sử dụng bạc côn để tạo liên kết giữa trục và moay-ơ khớp nối. Cấu hình này hỗ trợ quá trình lắp đặt, tháo rời và thay thế linh kiện.
Khớp nối SOFTEX TL được sử dụng trong nhiều hệ thống truyền động cơ khí, đặc biệt ở những thiết bị cần kết nối trục bằng cơ cấu bạc côn tiêu chuẩn.
HBE SOFTEX ES là dòng khớp nối được thiết kế để truyền chuyển động với độ rơ xoắn được loại bỏ trong điều kiện lắp đặt và tải phù hợp.
Sản phẩm thích hợp cho các ứng dụng cần độ chính xác trong điều khiển vị trí, bao gồm hệ thống servo, truyền động tuyến tính và các cơ cấu định vị.
Đặc tính của SOFTEX ES giúp hạn chế sai lệch truyền động tại vị trí liên kết giữa trục động cơ và trục máy.
HBE STAREX là dòng khớp nối răng sử dụng cấu trúc khớp nối cardan kép, kết hợp các thành phần bằng thép và polyamide.
Khớp nối được thiết kế để bù sai lệch hướng trục, hướng kính và góc giữa hai trục. Nhờ kết cấu có thể lắp ghép theo phương dọc trục, STAREX hỗ trợ quá trình lắp đặt trong các hệ thống cơ khí và truyền động bơm.
Dòng sản phẩm này phù hợp với những ứng dụng cần duy trì khả năng truyền mô-men khi tồn tại sai lệch lắp ghép trong giới hạn cho phép.
HBE STAREX FL-PA là dòng khớp nối mặt bích truyền động bằng cơ cấu ăn khớp, có độ cứng xoắn cao.
Sản phẩm được sử dụng trong các hệ thống truyền động thủy tĩnh, đặc biệt ở máy xây dựng, máy nông nghiệp và thiết bị lâm nghiệp. Thiết kế hướng đến khả năng kết nối chắc chắn và giảm yêu cầu bảo trì.
|
Dòng sản phẩm |
Đặc điểm chính |
Ứng dụng |
|---|---|---|
|
HBE SOFTEX |
Khớp nối đàn hồi xoắn |
Động cơ điện, bơm thủy lực |
|
HBE SOFTEX FA |
Khớp nối mặt bích |
Truyền động máy móc |
|
HBE SOFTEX TL |
Khớp nối sử dụng bạc côn |
Động cơ và hộp giảm tốc |
|
HBE SOFTEX ES |
Khớp nối không độ rơ |
Servo, hệ thống định vị |
|
HBE STAREX |
Khớp nối răng đàn hồi |
Máy móc và truyền động bơm |
|
HBE STAREX FL-PA |
Khớp nối mặt bích cứng xoắn |
Truyền động thủy tĩnh |
Các tên dòng sản phẩm trên thuộc danh mục khớp nối của HBE; mã đặt hàng đầy đủ sẽ phụ thuộc vào kích thước, kiểu moay-ơ, lỗ trục và cấu hình cụ thể.
Khớp nối HBE được thiết kế với nhiều cấu trúc khác nhau tùy theo nguyên lý truyền động. Đối với dòng SOFTEX đàn hồi, cụm khớp nối thường bao gồm hai phần moay-ơ và phần tử đàn hồi đặt giữa để truyền mô-men xoắn.
Các moay-ơ được gia công theo kích thước trục và phương pháp liên kết như rãnh then, bạc côn hoặc những cấu hình kết nối phù hợp.
Phần tử đàn hồi có nhiệm vụ truyền lực giữa hai moay-ơ, đồng thời hỗ trợ giảm rung và hạn chế ảnh hưởng của dao động xoắn lên các bộ phận truyền động.
Đối với dòng STAREX, cơ cấu răng ăn khớp với bộ phận trung gian giúp truyền chuyển động và hỗ trợ bù sai lệch giữa hai trục.
Các thông số kỹ thuật quan trọng khi lựa chọn khớp nối HBE bao gồm:
|
Thông số |
Nội dung cần xác định |
|---|---|
|
Mô-men xoắn danh định |
Nm |
|
Tốc độ quay |
rpm |
|
Đường kính trục |
mm |
|
Kiểu lỗ trục |
Lỗ trơn, then, côn hoặc cấu hình khác |
|
Độ cứng phần tử đàn hồi |
Theo từng dòng SOFTEX |
|
Sai lệch trục cho phép |
Hướng trục, hướng kính, góc |
|
Vật liệu moay-ơ |
Theo phiên bản sản phẩm |
|
Điều kiện hoạt động |
Nhiệt độ, tải trọng, môi trường |
Giá trị cụ thể phải được đối chiếu với bảng thông số của từng kích thước khớp nối, không thể áp dụng chung cho tất cả các model.
Khớp nối HBE được sử dụng để truyền mô-men xoắn từ động cơ điện đến trục bơm thủy lực. Trong các bộ nguồn thủy lực, thiết bị có thể được lắp kết hợp với vỏ chuông HBE để tạo thành cụm kết nối giữa động cơ và bơm.
Các dòng khớp nối SOFTEX giúp giảm tác động của rung động xoắn và hỗ trợ vận hành ổn định khi hệ thống thay đổi tải.
Trong những cụm truyền động sử dụng hộp giảm tốc, khớp nối trục HBE thực hiện nhiệm vụ liên kết trục động cơ với trục đầu vào của hộp số.
Tùy theo đặc điểm thiết bị, người sử dụng có thể lựa chọn SOFTEX, SOFTEX TL hoặc dòng STAREX để đáp ứng yêu cầu về mô-men, kích thước lắp đặt và độ lệch trục cho phép.
Khớp nối HBE được ứng dụng trong nhiều hệ thống máy yêu cầu truyền chuyển động quay liên tục.
Đặc biệt, dòng SOFTEX ES phù hợp với các thiết bị điều khiển vị trí, hệ thống servo và cơ cấu truyền động yêu cầu độ chính xác cao.
Trong các hệ thống truyền động thủy tĩnh, khớp nối STAREX FL-PA có thể được sử dụng để kết nối động cơ với bơm thủy lực.
Dòng khớp nối này phù hợp với các thiết bị như máy xây dựng, máy nông nghiệp và máy lâm nghiệp có sử dụng hệ thống dẫn động thủy lực.
Khớp nối HBE Đức là lựa chọn dành cho các hệ thống truyền động cần kết nối động cơ, bơm thủy lực và các thiết bị cơ khí. Với danh mục SOFTEX, SOFTEX FA, SOFTEX TL, SOFTEX ES, STAREX và STAREX FL-PA, HBE cung cấp nhiều cấu hình khớp nối đáp ứng các điều kiện lắp đặt khác nhau.
Hoàng Thiên Phát cung cấp và hỗ trợ tìm kiếm các dòng khớp nối HBE tại Việt Nam theo yêu cầu kỹ thuật, mã sản phẩm và thông số thiết bị thực tế. Ngoài khớp nối hoàn chỉnh, khách hàng có thể yêu cầu kiểm tra khả năng cung cấp các bộ phận thay thế, moay-ơ và phần tử đàn hồi tương ứng.
