Khớp giãn nở WILLBRANDT là thiết bị kết nối đàn hồi được lắp trên hệ thống đường ống nhằm hấp thụ sự giãn nở do nhiệt độ, giảm rung động, bù sai lệch lắp đặt và hạn chế lực cơ học truyền giữa các thiết bị. Đây là một trong những nhóm sản phẩm quan trọng của WILLBRANDT dành cho hệ thống đường ống công nghiệp, nhà máy, đóng tàu và chế tạo máy.
WILLBRANDT phát triển nhiều loại khớp giãn nở bằng cao su, thép không gỉ, PTFE và vật liệu mềm, cho phép lựa chọn cấu tạo phù hợp với từng môi chất, nhiệt độ, áp suất và chuyển động của đường ống. Hãng cũng cung cấp các phụ kiện như bộ giới hạn chiều dài, vòng đỡ chân không, ống dẫn hướng và lớp bảo vệ cho khớp.
Trong quá trình vận hành, đường ống liên tục chịu tác động của nhiệt độ, áp suất và rung động từ bơm, máy nén khí, quạt hoặc các thiết bị quay. Khi nhiệt độ môi chất thay đổi, chiều dài của đường ống cũng thay đổi theo. Nếu hệ thống không có khả năng bù chuyển vị, ứng suất cơ học có thể tập trung tại mối hàn, mặt bích, van hoặc đầu nối thiết bị.
Khớp giãn nở WILLBRANDT tạo ra một đoạn kết nối có khả năng biến dạng có kiểm soát. Bộ phận này hấp thụ chuyển động của đường ống thay vì để lực truyền trực tiếp sang các thiết bị khác.
Khớp có thể xử lý chuyển động theo phương dọc trục, phương ngang hoặc chuyển động góc tùy theo thiết kế. Đối với những hệ thống có rung động liên tục, đặc tính đàn hồi của khớp còn giúp hạn chế truyền rung từ máy móc sang mạng đường ống.
Nhờ đó, hệ thống vận hành ổn định hơn và giảm tải cơ học lên mặt bích, mối nối, bơm, van và các thiết bị liên quan.
Khớp giãn nở WILLBRANDT là lựa chọn phù hợp cho các hệ thống cần bù giãn nở nhiệt, giảm rung và hạn chế ứng suất truyền lên đường ống hoặc thiết bị. Với nhiều vật liệu như cao su, inox, PTFE và vật liệu mềm, sản phẩm có thể đáp ứng từ hệ thống nước, khí, hơi nóng đến môi trường hóa chất và khí thải công nghiệp.
Khi lựa chọn, cần xác định đúng đường kính, áp suất, nhiệt độ, môi chất và mức chuyển vị thực tế để chọn cấu hình phù hợp. Việc sử dụng đúng loại Khớp giãn nở WILLBRANDT không chỉ hỗ trợ bảo vệ đường ống mà còn giúp giảm tải cho bơm, van, mặt bích và các thiết bị kết nối, từ đó nâng cao độ ổn định và tuổi thọ vận hành của toàn hệ thống.
WILLBRANDT Việt Nam

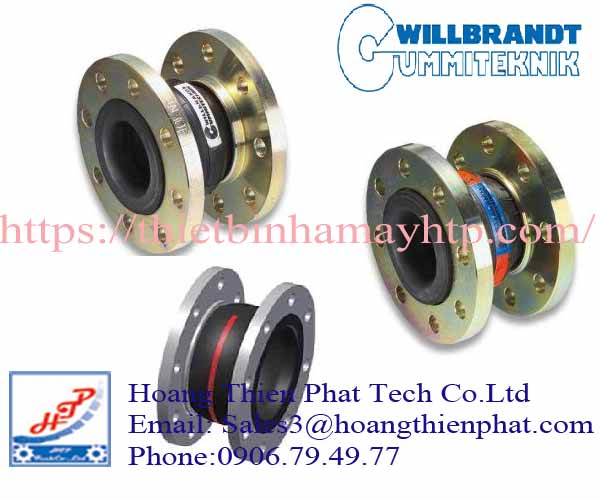

Khớp giãn nở cao su là một trong những dòng sản phẩm nổi bật của WILLBRANDT. Phần thân đàn hồi được sản xuất từ vật liệu cao su kỹ thuật kết hợp lớp gia cường, tạo khả năng biến dạng đồng thời duy trì độ kín của hệ thống.
Tùy môi chất làm việc, vật liệu có thể được lựa chọn dựa trên yêu cầu về nhiệt độ, dầu, hóa chất, nước, không khí hoặc khí thải. WILLBRANDT sử dụng nhiều nhóm vật liệu như EPDM, NBR, CR và FPM cho những điều kiện vận hành khác nhau.
Khả năng đàn hồi của cao su giúp loại khớp này đặc biệt phù hợp với đường ống kết nối bơm, máy nén khí, quạt công nghiệp và thiết bị có rung động. Khi thiết bị vận hành, rung cơ học được hấp thụ một phần ngay tại khớp thay vì truyền toàn bộ sang đường ống.
Ngoài bù giãn nở nhiệt, khớp cao su còn có thể xử lý một mức sai lệch nhất định giữa hai đầu đường ống. Điều này rất hữu ích đối với những hệ thống có nhiều cụm thiết bị được lắp đặt độc lập.
Các khớp giãn nở cao su của hãng được kiểm tra theo nhiều yêu cầu khác nhau, bao gồm thử áp suất phá hủy, thử độ bền, thử xung áp suất và một số thử nghiệm chống cháy tùy phiên bản và ứng dụng.
Đối với hệ thống có nhiệt độ hoặc áp suất làm việc cao hơn, khớp giãn nở inox WILLBRANDT là lựa chọn đáng chú ý. Bộ phận quan trọng nhất của loại khớp này là ống xếp kim loại có khả năng biến dạng đàn hồi theo chuyển động của đường ống.
Khi nhiệt độ tăng làm đường ống dài ra, phần ống xếp có thể nén lại. Khi đường ống co lại, ống xếp mở rộng theo phạm vi thiết kế. Nhờ đó, chuyển động nhiệt được hấp thụ mà không tạo tải quá lớn lên các điểm cố định.
WILLBRANDT cũng phát triển các cấu hình khớp giãn nở kim loại chuyên biệt cho chuyển động ngang. Một số thiết kế sử dụng thanh giằng để kiểm soát lực và hướng chuyển động, phù hợp với các hệ thống áp suất cao. Tài liệu kỹ thuật của hãng có những cấu hình được thiết kế cho áp suất vận hành lên đến 63 barg tùy loại và điều kiện sử dụng.
Khớp inox thường được sử dụng trong đường hơi, đường khí nóng, hệ thống nhiệt, nhà máy năng lượng, thiết bị trao đổi nhiệt và nhiều hệ thống công nghệ có điều kiện vận hành khắc nghiệt.
Khớp giãn nở PTFE WILLBRANDT được sử dụng khi khả năng tương thích hóa học của vật liệu là yếu tố quan trọng. PTFE có khả năng chống lại nhiều loại môi chất ăn mòn nên thường xuất hiện trong ngành hóa chất, xử lý nước và các dây chuyền công nghệ đặc biệt.
Cấu tạo khớp cho phép phần PTFE biến dạng để hấp thụ chuyển động của đường ống trong khi vẫn duy trì khả năng cách ly môi chất với môi trường bên ngoài.
Khi lựa chọn loại này cần xác định chính xác môi chất, nồng độ, nhiệt độ, áp suất và yêu cầu chuyển vị. Không nên chỉ lựa chọn dựa trên kích thước đường ống vì khả năng làm việc của khớp phụ thuộc đồng thời vào nhiều thông số.
Đối với đường khí nóng, khí thải, quạt công nghiệp hoặc các đường ống có tiết diện lớn, khớp giãn nở vải WILLBRANDT mang lại độ linh hoạt cao hơn so với nhiều cấu hình kim loại thông thường.
Khớp sử dụng nhiều lớp vật liệu kỹ thuật để tạo phần kết nối mềm giữa hai đoạn ống. Kết cấu có thể được thiết kế theo dạng tròn hoặc theo kích thước riêng của hệ thống.
WILLBRANDT được sử dụng cho quạt, hệ thống vận chuyển vật liệu rời và những vị trí cần kết nối không truyền ứng suất. Hãng có thể sản xuất khớp theo kích thước thiết kế và lượng chuyển động thực tế thay vì chỉ giới hạn ở kích thước tiêu chuẩn.
Dòng này đặc biệt phù hợp với đường gió, hệ thống hút bụi, khí thải công nghiệp, quạt công suất lớn và những đường ống có đường kính lớn nhưng áp suất tương đối thấp.
Đệm chống rung WILLBRANDT
Trong đường ống công nghiệp, chuyển động thường không chỉ xuất hiện theo một hướng. Vì vậy, xác định dạng chuyển vị là bước quan trọng trước khi lựa chọn khớp.
Chuyển động dọc trục xảy ra khi đường ống co hoặc giãn theo chiều dài. Đây là hiện tượng phổ biến trong đường hơi, nước nóng và đường khí có nhiệt độ biến thiên lớn.
Chuyển động ngang xuất hiện khi hai đầu đường ống dịch chuyển song song nhưng không còn nằm trên cùng một trục. Với trường hợp này, hệ thống thường sử dụng khớp có khả năng bù lệch ngang hoặc thiết kế lateral chuyên dụng.
Chuyển động góc xảy ra khi hai đầu đường ống thay đổi góc tương đối với nhau. Tùy hệ thống, một hoặc nhiều khớp có thể được kết hợp để kiểm soát dạng chuyển động này.
Khớp giãn nở WILLBRANDT còn hỗ trợ hấp thụ rung động từ máy móc, đặc biệt tại đầu hút và đầu đẩy của bơm, máy nén khí hoặc quạt.
Khả năng lựa chọn vật liệu và kết cấu theo điều kiện vận hành giúp sản phẩm được sử dụng trong hệ thống bơm, quạt, đường hơi, HVAC, xử lý nước, hóa chất, năng lượng, đóng tàu, chế tạo máy và nhiều dây chuyền sản xuất công nghiệp.
Trong hệ thống bơm công nghiệp, khớp giãn nở thường được bố trí gần đầu hút hoặc đầu đẩy nhằm hạn chế rung động truyền từ bơm sang đường ống. Việc giảm tải cơ học tại đầu nối cũng giúp hạn chế ứng suất tác động lên thân bơm.
Trong hệ thống quạt và HVAC công nghiệp, khớp mềm được sử dụng giữa quạt với đường ống hoặc ống gió. Vị trí này thường phát sinh rung liên tục nên cần bộ phận kết nối có khả năng đàn hồi.
Đối với đường hơi và hệ thống nhiệt, khớp giãn nở chịu trách nhiệm bù chiều dài đường ống thay đổi khi nhiệt độ tăng hoặc giảm.
Trong ngành hóa chất, vật liệu khớp phải được lựa chọn dựa trên khả năng chống môi chất. Các cấu hình PTFE hoặc vật liệu đàn hồi chuyên dụng giúp đáp ứng những môi trường mà cao su thông thường không phù hợp.
Trong đóng tàu và công nghiệp hàng hải, khớp giãn nở được sử dụng trong đường nước, hệ thống làm mát, đường khí và các cụm thiết bị có độ rung cao. WILLBRANDT xác định đóng tàu, cảng biển, chế tạo máy, công nghiệp và xây dựng nhà máy là những lĩnh vực ứng dụng quan trọng của các sản phẩm khớp giãn nở.
Cấu tạo thực tế phụ thuộc loại khớp. Với khớp cao su, thành phần chính gồm thân đàn hồi, lớp gia cường và phần kết nối mặt bích. Các lớp vật liệu được thiết kế để vừa duy trì độ kín vừa chịu được áp suất trong đường ống.
Đối với khớp inox, phần ống xếp kim loại thực hiện chức năng hấp thụ chuyển động. Khớp có thể kết hợp đầu hàn, mặt bích, thanh giằng, ống dẫn hướng hoặc các chi tiết kiểm soát chuyển động.
WILLBRANDT còn cung cấp bộ giới hạn chiều dài, vòng đỡ chân không, lò xo hoặc vòng hỗ trợ chân không, ống dẫn dòng và lớp bảo vệ để hoàn thiện kết cấu theo từng điều kiện làm việc.
Vật liệu phần tiếp xúc môi chất phải tương thích với chất lỏng hoặc khí bên trong đường ống. Nước, dầu, hóa chất, hơi nóng và khí thải có yêu cầu vật liệu hoàn toàn khác nhau.
Điều kiện chân không cũng cần được xem xét riêng. Nếu đường ống có khả năng tạo áp suất âm, một số cấu hình có thể cần vòng đỡ hoặc bộ phận chống xẹp để giữ ổn định hình dạng của khớp.
Không gian lắp đặt và vị trí điểm cố định cũng ảnh hưởng trực tiếp đến lựa chọn. Khớp giãn nở chỉ hoạt động đúng khi chuyển động của đường ống được kiểm soát theo hướng mà khớp được thiết kế để hấp thụ.
