Trong hệ thống van tự động, việc gửi lệnh đóng hoặc mở chỉ là một phần của quá trình điều khiển. PLC hoặc DCS còn cần biết van đã thực sự di chuyển đến vị trí yêu cầu hay chưa. Hộp công tắc hành trình Actreg được sử dụng để thực hiện chức năng phản hồi này.
Thiết bị được lắp cùng bộ truyền động van và cung cấp tín hiệu xác nhận trạng thái. Người vận hành nhờ đó có thể theo dõi vị trí OPEN/CLOSE của van từ tủ điện hoặc phòng điều khiển. ACTREG cung cấp nhiều cấu hình switch box với công tắc cơ khí hoặc cảm biến cảm ứng để đáp ứng từng hệ thống công nghiệp.
Hộp công tắc hành trình Actreg thuộc nhóm thiết bị giám sát và định vị dành cho actuator. Thiết bị thường được lắp phía trên bộ truyền động để nhận biết sự thay đổi vị trí của trục.
Khi actuator đưa van đến trạng thái mở hoặc đóng, cơ cấu bên trong switch box tác động đến cảm biến tương ứng. Tín hiệu điện sau đó được truyền về hệ thống điều khiển.
Nhờ tín hiệu phản hồi này, PLC không chỉ phát lệnh mà còn có thể xác nhận kết quả thực hiện. Đây là chức năng quan trọng đối với các dây chuyền có nhiều van vận hành tự động.
ACTREG cung cấp dòng PI-HP Limit Switch Box với nhiều cấu hình cảm biến, chỉ thị vị trí và đầu nối cáp.Cách mã hóa này cho phép người dùng cấu hình switch box theo yêu cầu của từng dự án.
Hộp công tắc hành trình Actreg
Một trong những lựa chọn của Hộp công tắc hành trình Actreg PI-HP là cấu hình sử dụng hai mechanical SPDT micro switch.
Hai công tắc được sử dụng để nhận biết hai trạng thái cuối của actuator. Khi trục đạt vị trí thiết lập, công tắc tương ứng thay đổi trạng thái tiếp điểm.
Giải pháp cơ khí phù hợp với nhiều hệ thống điều khiển ON/OFF thông dụng. Tín hiệu từ switch có thể được đưa về PLC, relay hoặc tủ điều khiển tùy thiết kế điện của nhà máy.
Ngoài mechanical switch, ACTREG còn cung cấp nhiều lựa chọn inductive sensor cho dòng PI-HP.
Theo tài liệu kỹ thuật của hãng, cấu hình Sensor I sử dụng hai cảm biến cảm ứng Pepperl+Fuchs NBB2-V3-Z4L. Đây là cấu hình normally open dạng hai dây.
Cấu hình Sensor N sử dụng hai cảm biến NAMUR Pepperl+Fuchs NCB2-V3-N0. Phiên bản này là normally close, hai dây và có cấu hình ATEX Ex ia.
ACTREG còn có Sensor O sử dụng Pepperl+Fuchs NBB2-V3-E2. Đây là cảm biến cảm ứng PNP ba dây, normally open.
Sự đa dạng này giúp Hộp công tắc hành trình Actreg đáp ứng nhiều chuẩn tín hiệu khác nhau trong hệ thống tự động hóa.
ACTREG đưa ra nhiều lựa chọn màu cho position indicator. Cấu hình có thể sử dụng xanh lá cho OPEN và đỏ cho CLOSED, hoặc các tổ hợp màu khác tùy mã đặt hàng.
LSB PI-HP-M-GR-1-A
LSB PI-HP-M-YR-1-A
LSB PI-HP-M-YBK-1-A
LSB PI-HP-M-YBU-1-A
LSB PI-HP-I-GR-1-A
LSB PI-HP-I-YR-1-A
LSB PI-HP-N-GR-1-A
LSB PI-HP-N-YR-1-A
LSB PI-HP-O-GR-1-A
LSB PI-HP-O-YR-1-A

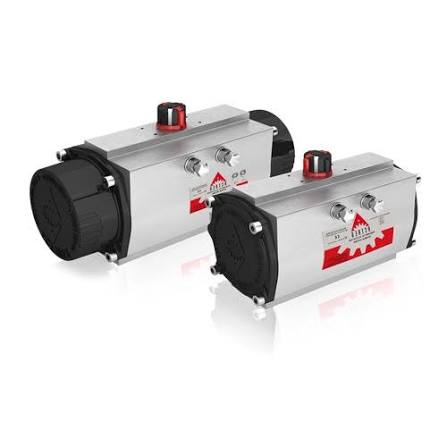

Hộp số vận hành van Actreg
Hộp công tắc hành trình Actreg có thể làm việc cùng các bộ truyền động van của hãng. Một cụm van tự động có thể kết hợp actuator Rack & Pinion, switch box và van điện từ.
Actuator đảm nhiệm chuyển động cơ khí. Solenoid valve kiểm soát nguồn khí, trong khi limit switch box phản hồi vị trí thực tế.
Ba thành phần này tạo nên một chu trình điều khiển rõ ràng: hệ thống gửi lệnh, actuator vận hành van và switch box xác nhận trạng thái.
Đối với hệ thống lớn, tín hiệu có thể được đưa về PLC hoặc DCS để hiển thị trên giao diện vận hành.
Van bi và van bướm thường sử dụng actuator quay 1/4 vòng. Đây cũng là nhóm ứng dụng phù hợp với thiết bị phản hồi trạng thái OPEN/CLOSE.
Khi van bi đạt vị trí mở hoàn toàn, Hộp công tắc hành trình Actreg gửi tín hiệu tương ứng. Quá trình tương tự diễn ra khi van chuyển về trạng thái đóng.
Với van bướm, switch box giúp hệ thống xác định đĩa van đã đạt vị trí cuối hay chưa. Tín hiệu này có thể được sử dụng trong logic liên động của dây chuyền.
Trong một dây chuyền có hàng chục van, người vận hành không thể liên tục kiểm tra từng vị trí ngoài hiện trường.
Switch box giải quyết vấn đề bằng cách đưa trạng thái van về hệ thống trung tâm. Mỗi điểm van có thể được hiển thị theo trạng thái OPEN hoặc CLOSED.
Tín hiệu phản hồi còn có thể tham gia vào logic interlock. Một công đoạn tiếp theo chỉ được phép hoạt động khi van đã đạt đúng vị trí yêu cầu.
Hộp công tắc hành trình Actreg không đơn thuần là phụ kiện của actuator. Thiết bị còn đóng vai trò quan trọng trong quá trình giám sát và xác nhận trạng thái của hệ thống van.
Limit Switch Box Actreg có thể được sử dụng tại nhiều dây chuyền có van điều khiển tự động.
Trong hệ thống xử lý nước, thiết bị hỗ trợ giám sát trạng thái van tại các tuyến cấp và thoát nước. Nhà máy hóa chất có thể sử dụng switch box tại các cụm van phân phối lưu chất.
Các nhà máy thép, xi măng và năng lượng cũng có nhiều hệ thống khí và nước cần phản hồi trạng thái van. Với dây chuyền tự động hóa, switch box giúp kết nối phần cơ khí của van với hệ thống điều khiển điện.
Những phiên bản cảm biến phù hợp còn có thể được xem xét cho các môi trường có yêu cầu đặc biệt về an toàn.
Bộ truyền động Actreg
Hộp công tắc hành trình Actreg giúp hoàn thiện khả năng giám sát của một cụm van tự động. Thiết bị cung cấp tín hiệu phản hồi OPEN/CLOSE và có thể sử dụng mechanical switch hoặc inductive sensor tùy yêu cầu.
Dòng Actreg PI-HP Limit Switch Box có nhiều tùy chọn cảm biến, chỉ thị vị trí và chuẩn đầu cáp. Khả năng cấu hình linh hoạt giúp thiết bị phù hợp với nhiều hệ thống actuator và van công nghiệp.
Hoàng Thiên Phát cung cấp Hộp công tắc hành trình Actreg tại Việt Nam, Limit Switch Box Actreg, cảm biến vị trí Actreg và các bộ truyền động ACTREG phục vụ nhu cầu bảo trì, thay thế và dự án tự động hóa van.
