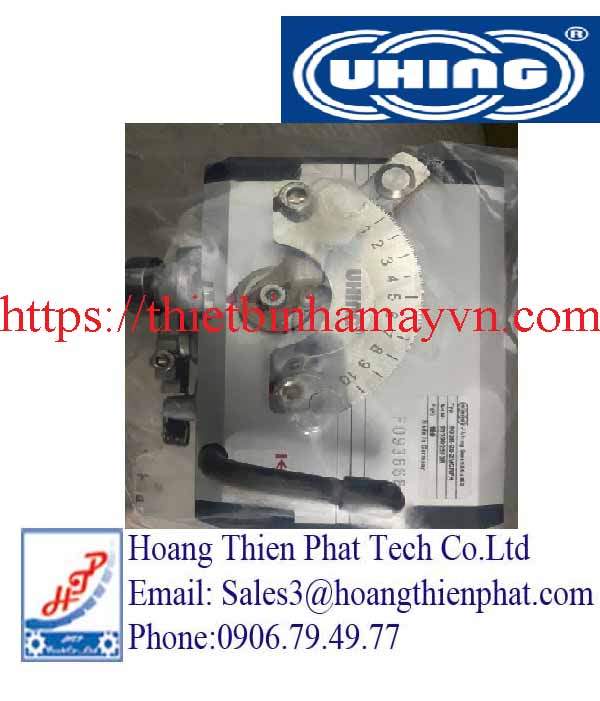

Đai ốc truyền động tuyến tính Uhing – Giải pháp Rolling Ring trên trục trơn

Đai ốc truyền động tuyến tính Uhing là giải pháp tạo chuyển động tịnh tiến dựa trên công nghệ Rolling Ring của Uhing. Khác với đai ốc vít me thông thường, thiết bị làm việc trên trục trơn và sử dụng các vòng lăn đặt nghiêng để tạo lực dịch chuyển dọc trục. Kết cấu này phù hợp với máy cuốn dây, thiết bị cấp liệu, cơ cấu định vị và nhiều hệ thống chuyển động tuyến tính.

Uhing là thương hiệu Đức chuyên về Rolling Ring Drive và các hệ thống traverse. Hoàng Thiên Phát cung cấp Đai ốc truyền động tuyến tính Uhing, Vòng lăn Uhing, Bộ truyền động Uhing, Bộ rải dây Uhing cùng các phụ kiện phục vụ nhà máy và đơn vị chế tạo máy tại Việt Nam.

Đai ốc truyền động tuyến tính Uhing khác đai ốc vít me truyền thống

Tên gọi đai ốc truyền động tuyến tính Uhing xuất phát từ cách thiết bị di chuyển dọc theo trục. Về chức năng, chuyển động của nó tương tự một đai ốc chạy trên vít me. Tuy nhiên, nguyên lý tạo bước tiến hoàn toàn khác.

Vít me cần bề mặt trục được gia công ren. Rolling Ring Drive của Uhing sử dụng một trục tròn, nhẵn. Các vòng lăn bên trong bộ truyền động tiếp xúc trực tiếp với bề mặt trục.

Khi trục quay, góc nghiêng của vòng lăn tạo thành lực đẩy theo phương dọc. Toàn bộ cụm Uhing nhờ đó di chuyển tuyến tính trên trục.

Nguyên lý tạo bước tiến của đai ốc Uhing

Điểm đặc biệt của công nghệ Uhing nằm ở góc làm việc của các vòng lăn. Thay đổi góc này sẽ làm thay đổi bước dịch chuyển của bộ truyền động sau mỗi vòng quay của trục.

Nếu vòng lăn nghiêng theo một hướng, cụm truyền động chạy sang trái. Khi góc nghiêng được chuyển sang hướng đối diện, cụm truyền động chạy sang phải.

Bước tiến cũng có khả năng điều chỉnh trong phạm vi của từng model. Điều này giúp đai ốc tuyến tính Uhing thích nghi với những ứng dụng cần thay đổi tốc độ hành trình.

Chuyển động tuyến tính trong khi trục quay liên tục

Một ưu điểm đáng chú ý là trục không cần đảo chiều quay để thay đổi hướng dịch chuyển của bộ truyền động.

Khi cơ cấu Uhing tới cuối hành trình, hệ thống đảo chiều tác động lên vòng lăn. Góc làm việc thay đổi và bộ truyền động lập tức di chuyển về hướng ngược lại.

Nhờ đó, có thể tạo chuyển động qua lại liên tục trên một trục luôn quay cùng chiều. Đặc tính này rất phù hợp với máy cuốn dây và hệ thống rải vật liệu.

Điều chỉnh tốc độ của Đai ốc truyền động tuyến tính Uhing

Tốc độ tuyến tính phụ thuộc vào tốc độ quay của trục và bước tiến được thiết lập. Người vận hành có thể thay đổi bước tiến để điều chỉnh chuyển động theo yêu cầu của máy.

Theo Uhing, Rolling Ring Drive có thể đạt tốc độ tuyến tính tới khoảng 4,2 m/s ở cấu hình phù hợp. Hãng cũng cung cấp nhiều kích thước khác nhau nhằm đáp ứng yêu cầu về lực đẩy và đường kính trục.

Khả năng điều chỉnh này tạo lợi thế cho những dây chuyền cần thay đổi sản phẩm nhưng vẫn sử dụng cùng một cơ cấu truyền động.

Đai ốc tuyến tính Uhing cho hành trình dài

Đối với cơ cấu có hành trình dài, việc sử dụng vít me có thể làm tăng yêu cầu về chiều dài và gia công trục. Công nghệ Rolling Ring tạo ra một phương án khác vì bộ truyền động hoạt động trên trục trơn.

Chiều dài hành trình có thể được thiết kế dựa trên chiều dài trục và kết cấu máy. Hai điểm đảo chiều được bố trí theo vùng làm việc mong muốn.

Khi cần thay đổi hành trình, vị trí đảo chiều có thể được điều chỉnh theo cấu hình. Đây là đặc tính hữu ích trên những máy thường xuyên thay đổi chiều rộng làm việc.

Đai ốc truyền động Uhing trong máy cuốn dây

Máy cuốn là một trong những ứng dụng tiêu biểu của Rolling Ring Drive. Trong hệ thống này, đai ốc truyền động tuyến tính Uhing tạo chuyển động cho bộ rải hoặc đầu dẫn dây.

Khi bobbin quay, bộ truyền động chạy dọc theo trục. Đầu dẫn được kéo theo và đưa dây tới các vị trí khác nhau trên chiều rộng cuộn.

Tới mép bobbin, cơ cấu đổi hướng. Đầu dẫn tiếp tục rải vật liệu theo chiều ngược lại.

Sự kết hợp giữa chuyển động quay của bobbin và chuyển động ngang của bộ rải giúp hình thành các lớp dây theo yêu cầu.

Ứng dụng cho dây điện và cáp

Trong dây chuyền sản xuất dây điện, cáp và dây đồng, vật liệu thường phải được thu lên bobbin sau các công đoạn sản xuất.

Đai ốc Uhing có thể tạo chuyển động traverse cho cơ cấu dẫn dây. Bước tiến được lựa chọn dựa trên tốc độ cuốn và đặc điểm của vật liệu.

Với cáp lớn, cần chú ý đến lực tác động lên cơ cấu. Uhing có nhiều kích thước Rolling Ring Drive để đáp ứng các mức tải khác nhau.

Ứng dụng trong cấp liệu và định vị

Công nghệ Uhing không chỉ dành cho máy cuốn. Chuyển động tuyến tính tạo ra trên trục trơn có thể được sử dụng cho nhiều nhiệm vụ cơ khí.

Trong hệ thống cấp liệu, cụm truyền động có thể đưa một cơ cấu di chuyển theo hành trình xác định. Trong máy sản xuất, nó có thể đảm nhiệm việc dịch chuyển một bộ phận từ vị trí này tới vị trí khác.

Những ứng dụng phù hợp phụ thuộc vào tải, tốc độ, độ chính xác yêu cầu và điều kiện vận hành.

Các model Đai ốc truyền động tuyến tính Uhing phổ biến

Uhing cung cấp nhiều dòng Rolling Ring Drive. Trong đó, KI, RGK và RG là những nhóm đáng chú ý.

Model Uhing cho trục 15–22 mm

Dòng	Mô hình Uhing	Đường kính trục
ĐẾN	KI3L-15-6MCR	15 mm
ĐẾN	KI3R-15-6MCR	15 mm
RGK	RGK3-15-0MCRF	15 mm
RG	RG3L-15-2MCRF	15 mm
RG	RG3R-15-2MCRF	15 mm
RG	RG4L-15-2MCRF	15 mm
RG	RG4R-15-2MCRF	15 mm
RGK	RGK3-20-1MCRF	20 mm
RG	RG3L-20-2MCRF	20 mm
RG	RG3R-20-2MCRF	20 mm
RG	RG4L-20-2MCRF	20 mm
RG	RG4R-20-2MCRF	20 mm
RGK	RGK3-22-1MCRF	22 mm
RG	RG3L-22-2MCRF	22 mm
RG	RG3R-22-2MCRF	22 mm
RG	RG4L-22-2MCRF	22 mm
RG	RG4R-22-2MCRF	22 mm

Model Đai ốc Uhing cho trục 30–40 mm

Người mẫu	Ø trục	Lực đẩy tham khảo
RG3L-30-2MCRF	30 mm	260 độ Bắc
RG3R-30-2MCRF	30 mm	260 độ Bắc
RG4L-30-2MCRF	30 mm	520 Bắc
RG4R-30-2MCRF	30 mm	520 Bắc
RG3L-40-2MCRF	40 mm	420 Bắc
RG3R-40-2MCRF	40 mm	420 Bắc
RG4L-40-2MCRF	40 mm	840 Bắc
RG4R-40-2MCRF	40 mm	840 Bắc

Ưu điểm khi sử dụng Đai ốc truyền động tuyến tính Uhing

Điểm nổi bật của công nghệ này là khả năng tạo chuyển động tuyến tính trực tiếp trên trục trơn. Người thiết kế không cần sử dụng trục ren cho nguyên lý Rolling Ring.

Hướng di chuyển có thể thay đổi trong khi trục vẫn quay liên tục. Bước tiến cũng có khả năng điều chỉnh theo cấu hình.

Với ứng dụng traverse, vị trí đảo chiều có thể được thiết lập theo hành trình mong muốn. Điều này giúp hệ thống thích nghi với nhiều chiều rộng cuộn hoặc phạm vi làm việc.

Rolling Ring Drive còn có nhiều kích thước, từ những phiên bản nhỏ tới các bộ truyền động có lực đẩy lớn. Vì vậy, phạm vi ứng dụng không chỉ giới hạn ở máy cuốn nhỏ.

Hoàng Thiên Phát cung cấp Đai ốc truyền động tuyến tính Uhing

Hoàng Thiên Phát cung cấp Đai ốc truyền động tuyến tính Uhing phục vụ nhu cầu bảo trì, thay thế và chế tạo máy tại Việt Nam.

Danh mục liên quan gồm Rolling Ring Drive Uhing, Vòng lăn Uhing, Bộ truyền động vòng lăn Uhing, Bộ rải dây Uhing, Đầu dẫn sợi Uhing, hệ thống dẫn hướng và phụ kiện Uhing.

Khách hàng đang sử dụng dòng RG có thể tham khảo Bộ truyền động Uhing RG4-20-2MCRF. Đối với model khác, việc lựa chọn nên dựa trên thông số của thiết bị đang sử dụng.
