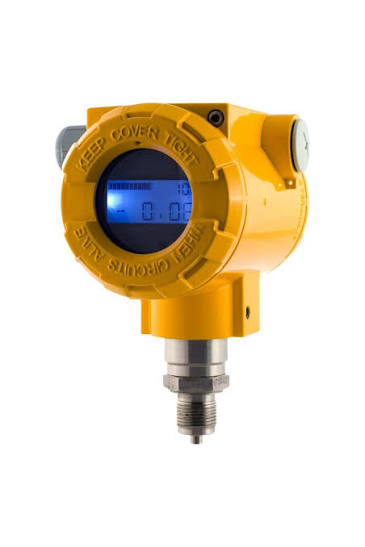

Bộ truyền mức Aplisens – Giải pháp giám sát mức chất lỏng trong công nghiệp

Bộ truyền mức Aplisens được sử dụng để theo dõi liên tục chiều cao chất lỏng trong bồn chứa, giếng, hồ, bể xử lý nước và các thiết bị công nghệ. Giá trị đo được chuyển thành tín hiệu điện để truyền về PLC, DCS, bộ hiển thị hoặc hệ thống SCADA, giúp quá trình vận hành được kiểm soát chính xác và ổn định hơn.

Aplisens phát triển nhiều công nghệ đo mức khác nhau, từ đầu dò thủy tĩnh, transmitter thông minh đến thiết bị radar. Danh mục hiện tại của hãng có các giải pháp dành cho nước sạch, nước thải, hóa chất, bồn kín và những khu vực yêu cầu chứng nhận chống cháy nổ.

Bộ truyền mức Aplisens trong hệ thống đo lường

Trong nhiều nhà máy, mức chất lỏng cần được theo dõi liên tục thay vì chỉ sử dụng công tắc báo đầy hoặc báo cạn. Bộ truyền mức cung cấp giá trị đo theo thời gian thực, nhờ đó người vận hành biết được lượng chất lỏng đang có trong bồn và có thể điều khiển quá trình nạp hoặc xả phù hợp.

Thiết bị Aplisens có thể làm việc độc lập hoặc kết nối trực tiếp với hệ thống điều khiển. Tín hiệu đo được sử dụng để điều khiển bơm, van, cảnh báo mức cao và bảo vệ thiết bị khỏi tình trạng chạy khô.

Điểm đáng chú ý là hãng không giới hạn ở một nguyên lý đo duy nhất. Tùy ứng dụng, người dùng có thể lựa chọn đo thủy tĩnh, đo bằng chênh áp hoặc công nghệ radar không tiếp xúc.

Giải pháp đo mức thủy tĩnh Aplisens

Đo mức trong bể và giếng

Đo thủy tĩnh là giải pháp phổ biến đối với nước, nước thải và nhiều loại chất lỏng công nghiệp. Đầu dò được đặt ở vị trí thích hợp trong bể, sau đó xác định chiều cao cột chất lỏng thông qua áp suất tác động lên phần tử đo.

Khi mức nước tăng, áp suất thủy tĩnh tại vị trí cảm biến cũng tăng. Sự thay đổi này được chuyển đổi thành tín hiệu điện tương ứng để hệ thống điều khiển xác định mức thực tế.

Các đầu dò Aplisens được thiết kế cho những ứng dụng như giếng, hồ chứa, bể nước, kênh và bể công nghiệp. Tài liệu của hãng cho thấy một số dòng có phạm vi đo từ khoảng 1 đến 500 mH₂O, tùy phiên bản và cấu hình.

Phù hợp với hệ thống xử lý nước

Trong các trạm xử lý nước, thiết bị đo mức có thể được bố trí tại bể chứa nước sạch, bể trung gian, bể nước thải hoặc hố thu. Giá trị liên tục giúp PLC xác định khi nào cần khởi động hoặc dừng bơm.

So với phương pháp chỉ sử dụng công tắc mức, transmitter cho biết mức thực tế trên toàn dải đo. Điều này thuận lợi khi cần quản lý lượng nước, điều khiển tốc độ bơm hoặc xây dựng cảnh báo theo nhiều ngưỡng khác nhau.

Bộ truyền mức Aplisens do bồn kín

Sử dụng chênh áp để xác định mức

Bồn kín thường có áp suất phía trên bề mặt chất lỏng nên việc đo mức cần loại bỏ ảnh hưởng của áp suất này. Giải pháp chênh áp xác định sự khác biệt giữa áp suất phía đáy và phía trên bồn để tính chiều cao chất lỏng.

Phương pháp này được ứng dụng trong nhiều dây chuyền hóa chất, năng lượng và quá trình sản xuất liên tục. Khi kết hợp đúng phụ kiện đo, hệ thống có thể làm việc với các bồn có áp suất hoặc nhiệt độ cao.

Một số transmitter chênh áp thông minh của Aplisens hỗ trợ 4–20 mA kết hợp HART, có giới hạn áp suất tĩnh cao và các lựa chọn dành cho môi trường công nghiệp đặc biệt.

Kết hợp với màng ngăn cách ly

Đối với hóa chất ăn mòn, môi chất nhớt hoặc sản phẩm dễ kết tinh, transmitter có thể được kết hợp với diaphragm seal. Màng ngăn tạo lớp cách ly giữa môi chất và bộ phận đo, hạn chế tình trạng tắc nghẽn hoặc hư hỏng phần tử cảm biến.

Giải pháp này cũng phù hợp khi nhiệt độ của môi chất cao hơn giới hạn làm việc trực tiếp của transmitter. Việc lựa chọn vật liệu màng phải dựa trên tính chất hóa học và điều kiện vận hành thực tế.

Bộ truyền mức thông minh Aplisens

Aplisens có các giải pháp transmitter thông minh dành cho việc đo mức liên tục. Thiết bị được thiết kế để kết nối với hệ thống điều khiển hiện đại, cho phép truyền giá trị đo và hỗ trợ cấu hình theo yêu cầu của từng dây chuyền.

Giao thức HART giúp kỹ thuật viên thiết lập các thông số mà không cần thay đổi kết cấu đường ống. Trong quá trình bảo trì, người dùng cũng thuận tiện hơn khi cần kiểm tra cấu hình hoặc xác định tình trạng hoạt động.

Thiết bị đo mức radar Aplisens

Đo không tiếp xúc với chất lỏng

Aplisens có giải pháp radar dành cho đo mức. Phương pháp này sử dụng sóng radar để xác định khoảng cách từ thiết bị đến bề mặt môi chất và tính toán mức trong bồn.

Ưu điểm quan trọng của radar là phần tử đo không cần ngâm trực tiếp trong chất lỏng. Đây là lựa chọn đáng cân nhắc đối với những ứng dụng cần hạn chế tiếp xúc với môi chất hoặc khó lắp đặt đầu dò chìm.

Phù hợp với bồn chứa công nghiệp

Radar có thể được xem xét cho bồn chứa nước, hóa chất và các hệ thống công nghệ cần đo liên tục. Tuy nhiên, lựa chọn thiết bị cần dựa trên chiều cao bồn, đặc tính môi chất, điều kiện hơi phía trên bề mặt và cấu tạo vị trí lắp.

Với các bồn có cánh khuấy, đường ống bên trong hoặc cấu trúc phức tạp, kỹ sư cần kiểm tra kỹ điều kiện lắp đặt để tránh ảnh hưởng đến tín hiệu đo.

Ứng dụng của Bộ truyền mức Aplisens

Nhà máy xử lý nước và nước thải

Trong ngành nước, hệ thống cần kiểm soát mức tại nhiều bể khác nhau. Bộ truyền mức Aplisens cung cấp dữ liệu liên tục cho PLC, giúp điều khiển bơm theo lượng nước thực tế và giảm nguy cơ tràn hoặc cạn bể.

Đầu dò thủy tĩnh đặc biệt phù hợp với bể nước, giếng và các vị trí cần thả thiết bị trực tiếp xuống môi chất. Với bồn kín hoặc điều kiện lắp đặt đặc biệt, có thể lựa chọn phương pháp đo khác.

Ngành hóa chất

Trong dây chuyền hóa chất, yêu cầu quan trọng là khả năng tương thích giữa vật liệu và môi chất. Thiết bị đo có thể cần thêm màng ngăn để bảo vệ bộ phận cảm biến khỏi hóa chất có tính ăn mòn.

Việc theo dõi mức liên tục giúp kiểm soát nguyên liệu trong bồn, duy trì lượng chất lỏng cần thiết cho quá trình và hỗ trợ hệ thống cảnh báo an toàn.

Nhà máy thực phẩm và đồ uống

Bồn nguyên liệu, bồn nước và các thiết bị chứa trong ngành thực phẩm thường cần theo dõi lượng chất lỏng liên tục. Transmitter có thể kết nối về hệ thống điều khiển để quản lý quá trình nạp, xả hoặc phối trộn.

Đối với những khu vực có yêu cầu vệ sinh cao, cần lựa chọn kiểu kết nối và vật liệu tiếp xúc phù hợp với tiêu chuẩn của dây chuyền.

Thép, xi măng và năng lượng

Trong công nghiệp nặng, thiết bị đo mức được sử dụng tại bể dầu, bồn nước, hố thu, hệ thống làm mát và nhiều cụm phụ trợ. Dữ liệu thu được giúp phòng điều khiển theo dõi tình trạng hệ thống mà không cần kiểm tra trực tiếp tại từng vị trí.

Việc đưa tín hiệu về PLC còn cho phép thiết lập cảnh báo nhiều mức khác nhau, chẳng hạn cảnh báo thấp, thấp nghiêm trọng, cao và cao nghiêm trọng.
