Bộ điều áp RIEGLER – Thiết bị điều chỉnh áp suất khí nén ổn định

Bộ điều áp RIEGLER là thiết bị được sử dụng để giảm và duy trì áp suất khí nén ở mức phù hợp trước khi khí đi vào van, xi lanh, cơ cấu chấp hành hoặc thiết bị điều khiển. Sản phẩm được phát triển bởi RIEGLER & Co. KG – Đức, thương hiệu chuyên về thiết bị khí nén và xử lý khí nén công nghiệp. RIEGLER cung cấp nhiều dòng bộ điều áp với kích thước ren, lưu lượng và dải áp suất khác nhau. Thiết bị phù hợp cho hệ thống khí nén trong nhà máy, dây chuyền tự động hóa và máy móc công nghiệp.

Bộ điều áp RIEGLER trong hệ thống khí nén

Áp suất từ máy nén khí thường cao hơn áp suất thực tế mà thiết bị phía sau cần sử dụng. Bộ điều áp RIEGLER được lắp trên đường khí để giảm áp suất đầu vào xuống mức cài đặt và giữ áp suất đầu ra tương đối ổn định. Việc kiểm soát áp suất giúp bảo vệ xi lanh, van điện từ, cơ cấu kẹp và các thiết bị khí nén khác.Hệ thống có thể giảm tiêu thụ khí và hạn chế tình trạng thiết bị hoạt động với áp suất quá cao.

Một trong những dòng quan trọng của hãng là RIEGLER multifix. Đây là hệ thống xử lý khí dạng module, cho phép kết hợp bộ điều áp với bộ lọc, bộ bôi trơn và các phần tử xử lý khí khác.

RIEGLER cũng thiết kế những phiên bản có thể ghép nhiều bộ điều áp cạnh nhau để tạo các mạch khí sử dụng áp suất đầu ra khác nhau từ cùng một nguồn khí.

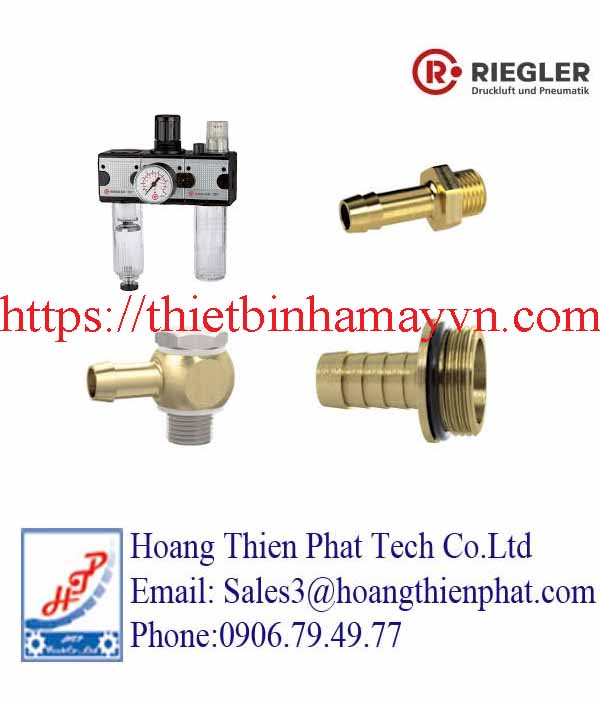

Bộ điều áp RIEGLER

Cấu tạo của Bộ điều áp RIEGLER

Bộ điều áp RIEGLER dạng màng thường gồm thân van, màng điều áp, lò xo, núm điều chỉnh, cụm van bên trong và cổng kết nối đường khí. Khi xoay hoặc điều chỉnh núm phía trên, lực nén của lò xo tác động lên màng để xác lập áp suất đầu ra cần thiết. Model được tích hợp hoặc có cổng kết nối đồng hồ áp suất để người vận hành theo dõi trực tiếp giá trị làm việc. Nhiều phiên bản multifix còn có cơ chế khóa núm điều chỉnh nhằm hạn chế thay đổi áp suất ngoài ý muốn.

RB 11-3 – Article No. 100448 sử dụng thân bằng kẽm đúc, vật liệu làm kín NBR và phần nắp lò xo POM–đồng thau. Model này có ren G1/4, áp suất đầu vào tối đa 16 bar và dải điều chỉnh 0,1–3 bar. Lưu lượng công bố của hãng đạt 2.250 lít/phút theo điều kiện đo quy định. Môi chất sử dụng là khí nén và khí trung tính.

Nguyên lý hoạt động của Bộ điều áp RIEGLER

Khí nén đi vào cổng đầu vào của Bộ điều áp RIEGLER với áp suất cao hơn giá trị yêu cầu. Lực lò xo và màng điều áp điều khiển độ mở của van bên trong để lượng khí thích hợp đi sang phía đầu ra. Khi áp suất đầu ra đạt giá trị cài đặt, lực phản hồi tác động lên màng giúp giảm độ mở của van và duy trì trạng thái cân bằng. Khi thiết bị phía sau sử dụng khí làm áp suất giảm xuống, van sẽ mở thêm để bù lượng khí cần thiết.

Một số bộ điều áp multifix của RIEGLER sử dụng thiết kế self-relieving, cho phép xả áp thứ cấp khi áp suất phía đầu ra cao hơn giá trị cài đặt. Cơ chế này đặc biệt hữu ích khi người vận hành giảm giá trị áp suất trong quá trình vận hành. Nhờ đó áp suất phía sau không phải chỉ phụ thuộc vào việc tiêu thụ khí của thiết bị. Thiết kế này xuất hiện trên nhiều dòng regulator multifix của hãng.

Các dòng Bộ điều áp RIEGLER phổ biến

Dòng multifix RB phù hợp với hệ thống khí nén thông dụng và có nhiều dải điều chỉnh áp suất. Các model chính hãng đang được RIEGLER liệt kê gồm:

Bộ điều áp điều khiển khí nén RIEGLER

RIEGLER còn sản xuất dòng điều áp sử dụng điều khiển khí nén từ xa. Áp suất được thiết lập thông qua bộ điều áp pilot với tỷ lệ điều khiển 1:1. Đây là giải pháp phù hợp khi vị trí của bộ điều áp chính khó thao tác trực tiếp hoặc hệ thống yêu cầu điều khiển áp suất từ vị trí khác.

Bộ điều áp chính xác RIEGLER

Model 637.603 – Article No. 101258 sử dụng ren G1/2, dải điều chỉnh 0,05–7 bar và lưu lượng khoảng 6.500 lít/phút. Áp suất đầu vào tối đa là 16 bar và thiết bị được thiết kế cho khí nén không dầu đã được lọc tinh. Dòng này phù hợp với các ứng dụng yêu cầu áp suất làm việc chính xác, đặc biệt khi lưu lượng sử dụng tương đối lớn.

Riegler Việt Nam

Ứng dụng của Bộ điều áp RIEGLER

Bộ điều áp RIEGLER được sử dụng rộng rãi trong các trạm xử lý khí nén của máy móc công nghiệp. Thiết bị có thể cấp áp suất phù hợp cho xi lanh khí nén, van đảo chiều, bộ kẹp, cơ cấu nâng hạ và các thiết bị chấp hành. Trong dây chuyền tự động, bộ điều áp giúp từng khu vực làm việc sử dụng mức áp suất riêng thay vì sử dụng trực tiếp áp suất từ đường khí chính. Điều này giúp hệ thống vận hành ổn định và dễ kiểm soát hơn.

Thiết bị còn được sử dụng trong máy đóng gói, máy gia công, hệ thống lắp ráp, dây chuyền thực phẩm, thiết bị xử lý vật liệu và máy sản xuất tự động. Các model lưu lượng lớn có thể sử dụng cho đường khí chính hoặc cụm thiết bị yêu cầu lưu lượng cao. Model nhỏ hơn phù hợp với từng máy hoặc từng nhánh khí riêng biệt. Việc chọn đúng kích thước ren và lưu lượng là yếu tố quan trọng để tránh sụt áp khi hệ thống hoạt động.

Ưu điểm của Bộ điều áp RIEGLER

Điểm mạnh của Bộ điều áp RIEGLER là danh mục kích thước và dải áp suất khá rộng. Người sử dụng có thể lựa chọn từ các model G1/4 nhỏ gọn đến các dòng lưu lượng lớn dùng cho đường khí công nghiệp. Hệ thống multifix cho phép kết hợp nhiều thiết bị xử lý khí theo dạng module nên thuận tiện khi thiết kế hoặc thay đổi hệ thống. Một số dòng còn hỗ trợ điều khiển khí nén từ xa hoặc điều áp chính xác cho các ứng dụng chuyên biệt.

RIEGLER cũng cung cấp phụ kiện phục vụ lắp đặt và bảo trì như giá đỡ, bộ ghép module và bộ chi tiết hao mòn cho từng dòng thiết bị. Điều này thuận tiện khi hệ thống đã vận hành lâu năm và cần thay thế từng bộ phận thay vì thay toàn bộ cụm.

Bộ điều áp RIEGLER tại Việt Nam

Bộ điều áp RIEGLER tại Việt Nam được sử dụng cho các hệ thống khí nén trong nhà máy sản xuất và dây chuyền tự động hóa. Các dòng thường gặp gồm multifix RB, R series, RI điều khiển từ xa và bộ điều áp chính xác. Đối với hệ thống mới, model nên được lựa chọn dựa trên lưu lượng tiêu thụ thực tế và áp suất yêu cầu của thiết bị phía sau.
