Bộ chia lưu lượng Vivoil là thiết bị thủy lực bánh răng dùng để chia dòng dầu từ một nguồn thành nhiều nhánh có lưu lượng xác định. Thiết bị được sử dụng khi cần đồng bộ chuyển động của nhiều xi lanh hoặc cấp dầu ổn định cho nhiều nhánh trong cùng một hệ thống.
Vivoil S.r.l. là nhà sản xuất thiết bị thủy lực của Ý, được thành lập năm 1985. Nhà máy và trụ sở hiện đặt tại Budrio, Bologna, Italy. Vivoil sản xuất bơm thủy lực bánh răng ngoài, motor thủy lực và bộ chia lưu lượng tại cơ sở này.
Các thiết bị Vivoil được định hướng cho máy công nghiệp, thiết bị nâng hạ, phương tiện vận chuyển và nhiều hệ thống thủy lực chuyên dụng. Bộ chia lưu lượng là một trong ba nhóm sản phẩm chính của hãng.
Bộ chia lưu lượng Vivoil sử dụng các phần tử bánh răng được liên kết cơ khí với nhau. Dòng dầu đi vào làm các bánh răng quay đồng thời và được phân phối đến từng cửa ra.
Nhờ các phần tử có dung tích xác định, lưu lượng giữa các nhánh có thể được duy trì ở tỷ lệ phù hợp. Thiết bị đặc biệt hữu ích khi hai hoặc nhiều xi lanh cần chuyển động đồng bộ.
Vivoil được bổ sung van hiệu chỉnh và van chống xâm thực. Các van này hỗ trợ giảm sai lệch vị trí giữa các cơ cấu sau nhiều chu kỳ hoạt động.
Bộ chia lưu lượng Vivoil
Group 0 là dòng có kích thước nhỏ, phù hợp với hệ thống cần lưu lượng thấp. Dải dung tích từ 0,16 đến 2,28 cm³/vòng, áp suất tối đa 210 bar và tốc độ có thể đạt 7.500 vòng/phút.
Các model chính gồm RD001, RS001, RV001, RG001, RH001 và RN001.
RD001 là bộ chia lưu lượng không van. Đây là cấu hình tiêu chuẩn dành cho hệ thống không yêu cầu hiệu chỉnh sai lệch cuối hành trình.
RS001 được trang bị một van hiệu chỉnh chung. Van hỗ trợ hiệu chỉnh sai lệch theo chiều chia dòng.
RV001 có van hiệu chỉnh và van chống xâm thực cho từng phần tử. Thiết kế cho phép hiệu chỉnh sai lệch khi chia và khi hợp dòng.
RG001, RH001 và RN001 là những phiên bản có motor hỗ trợ. Các dòng này phù hợp khi áp suất đầu vào hoặc đầu ra thấp hơn mức cần thiết để bộ chia tự khởi động.
Group 1 có dung tích từ 0,91 đến 9,88 cm³/vòng. Một số model tiêu chuẩn có áp suất tối đa 210 bar và tốc độ đến 6.500 vòng/phút.
Các model gồm RD101, RS101, RV101, RG101, RH101 và RN101.
RD101 là dòng không van. RS101 có một van hiệu chỉnh chung. RV101 được trang bị van hiệu chỉnh và van chống xâm thực trên từng phần tử.
Các model RG101, RH101 và RN101 kết hợp thêm motor thủy lực. Trong đó RN101 có cả van hiệu chỉnh, van chống xâm thực và motor hỗ trợ.
MIA-FD Vivoil là dòng bộ chia lưu lượng tự bù thuộc Group 1. Sản phẩm được phát triển cho những hệ thống có tải giữa các cơ cấu chấp hành chênh lệch lớn.
MIA-FD có khả năng bù ảnh hưởng của chênh lệch áp suất giữa các nhánh. Theo Vivoil, độ chính xác có thể đạt trong khoảng 1,5% khi chênh lệch áp suất giữa các cơ cấu lên đến 170 bar. Dải dung tích từ 0,91 đến 9,88 cm³/vòng và áp suất tối đa 250 bar.
Dòng này có hai cấu hình chính là MVA và MVE. Một số mã cụ thể gồm MVA0216, MVA0316, MVA0416, MVA0516, MVA0616, cùng các cấu hình MVE02, MVE03, MVE04, MVE05 và MVE06 tùy số phần tử và dung tích.
Group 2 phù hợp với hệ thống cần lưu lượng lớn hơn. Dải dung tích từ 4,2 đến 39,6 cm³/vòng, áp suất tối đa 210 bar và tốc độ tối đa khoảng 2.500 vòng/phút.
Hai model chính là RD201 và RV201.
RD201 là bộ chia lưu lượng không van. Model này phù hợp với mạch không yêu cầu chức năng tự hiệu chỉnh cuối hành trình.
RV201 được trang bị van hiệu chỉnh và van chống xâm thực cho từng phần tử. Người sử dụng có thể cài đặt mức áp suất khác nhau cho từng phần tử.
Một số mã cấu hình thực tế của RV201 gồm 9RV02-41, 9RV03-41, 9RV04-41, 9RV05-41, 9RV06-41, 9RV07-41 và 9RV08-41. Các mã thay đổi theo số phần tử và dung tích của bộ chia.
Group 3 là nhóm có dung tích lớn nhất trong danh mục Vivoil. Dải dung tích từ 14,89 đến 86,87 cm³/vòng, áp suất tối đa 300 bar và tốc độ tối đa khoảng 2.500 vòng/phút.
Hai model chính gồm XD301 và XV301.
XD301 thuộc dòng XV-3D, không sử dụng van hiệu chỉnh. Đây là phiên bản tiêu chuẩn cho Group 3.
XV301 thuộc dòng XV-3V, được trang bị van hiệu chỉnh và van chống xâm thực. Sản phẩm phù hợp với hệ thống cần chia lưu lượng lớn và yêu cầu kiểm soát sai lệch giữa các nhánh.

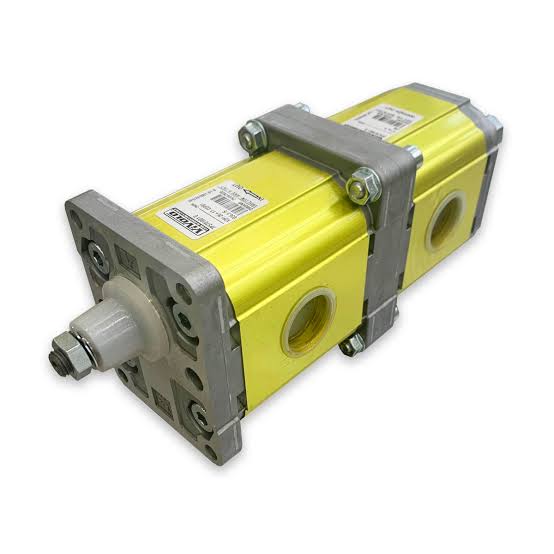

Vivoil tại Việt Nam
| Group | Model | Dòng sản phẩm |
|---|---|---|
| Group 0 | RD001 | Bộ chia không van |
| Group 0 | RS001 | Bộ chia có một van hiệu chỉnh |
| Group 0 | RV001 | Bộ chia có van hiệu chỉnh và chống xâm thực |
| Group 0 | RG001 | Bộ chia không van + motor |
| Group 0 | RH001 | Bộ chia một van + motor |
| Group 0 | RN001 | Bộ chia có van + motor |
| Group 1 | RD101 | Bộ chia không van |
| Group 1 | RS101 | Bộ chia một van |
| Group 1 | RV101 | Bộ chia có van |
| Group 1 | RG101 | Bộ chia không van + motor |
| Group 1 | RH101 | Bộ chia một van + motor |
| Group 1 | RN101 | Bộ chia có van + motor |
| Group 1 | MIA-FD MVA | Bộ chia tự bù |
| Group 1 | MIA-FD MVE | Bộ chia tự bù có kết nối điều khiển |
| Group 2 | RD201 | Bộ chia không van |
| Group 2 | RV201 | Bộ chia có van |
| Group 3 | XD301 | Bộ chia không van |
| Group 3 | XV301 | Bộ chia có van |
Bộ chia lưu lượng Vivoil được sử dụng khi nhiều cơ cấu thủy lực cần hoạt động đồng bộ. Ứng dụng thường gặp là bàn nâng, hệ thống nâng hạ, máy ép, xi lanh thủy lực nhiều điểm, máy công nghiệp và thiết bị vận chuyển.
Thiết bị còn có thể được sử dụng để chia lưu lượng cho nhiều motor thủy lực hoặc nhiều nhánh của cùng một hệ thống. Với những ứng dụng có tải không cân bằng, dòng MIA-FD là lựa chọn đáng chú ý vì có khả năng tự bù chênh lệch áp suất giữa các nhánh.
Hoàng Thiên Phát cung cấp Bộ chia lưu lượng Vivoil tại Việt Nam cho hệ thống thủy lực trong nhà máy, máy sản xuất và thiết bị nâng hạ. Liên hệ chúng tôi để được hỗ lựa chọn model phù hợp với hệ thống thủy lực đang sử dụng.
