Được thành lập từ năm 1945, SCHUNK là nhà sản xuất: Xy lanh kẹp SCHUNK, Bộ kẹp song song Schunk, Dụng cụ kẹp tâm Schunk, Bộ kẹp góc Schunk, Kẹp từ tính Schunk, Mô-đun kẹp quay Schunk, Kẹp 4 ngón Schunk, O-Ring Gripper Schunk, Bộ kẹp lỗ bên trong Schunk lớn trên thế giới.
Xy lanh kẹp SCHUNK được sản xuất sử dụng những công nghệ tiên tiến phát minh độc quyền tạo nên sản phẩm có độ chính xác cao và tuổi thọ vượt trội.
SCHUNK VIỆT NAM cung cấp các Mô-đun xoay kẹp gắp Schunk, Mô-đun xoay Schunk nhỏ gọn, được thiết kế theo mô-đun song song, chính giữa và góc. Đối với quy trình định vị nhanh các phôi có trọng lượng khác nhau trong không gian hạn chế.
Khác với xy lanh khí nén chuyển động thẳng thông thường, Xy lanh kẹp SCHUNK tạo chuyển động đóng mở tại các chấu kẹp. Cơ cấu này giúp giữ sản phẩm chắc chắn trong quá trình nâng, xoay, di chuyển hoặc lắp ráp.
SCHUNK phát triển nhiều kiểu kẹp khác nhau. Nổi bật gồm kẹp song song, kẹp ba chấu, kẹp hành trình dài và gripper kích thước nhỏ.

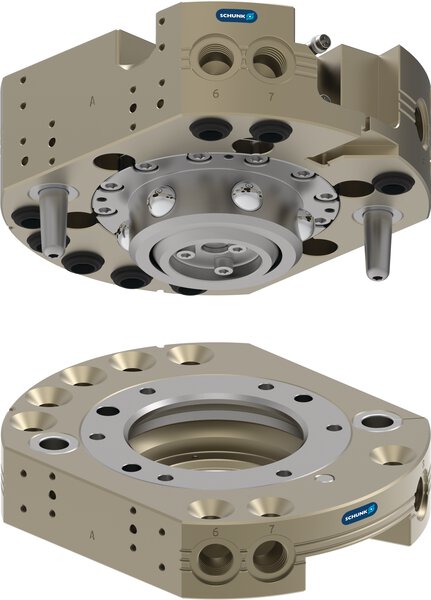

Xy lanh kẹp SCHUNK
Xy lanh kẹp SCHUNK chuyển đổi năng lượng khí nén thành chuyển động cơ học tại các chấu kẹp. Khi khí nén đi vào bộ truyền động, áp suất tác động lên piston bên trong thân kẹp. Chuyển động của piston được truyền đến hệ thống chấu thông qua cơ cấu truyền lực. Các chấu đóng hoặc mở đồng bộ để giữ và nhả chi tiết theo chu trình máy.
Với dòng SCHUNK PGN-plus-P, hãng sử dụng cơ cấu truyền động bánh răng nêm với khả năng truyền lực trên bề mặt. Khi piston chuyển động, cơ cấu này dẫn động hai chấu kẹp di chuyển song song và đồng bộ.
Thiết kế giúp lực từ bộ truyền động được chuyển thành lực kẹp tại các chấu. Chi tiết nhờ đó được giữ ổn định trong quá trình nâng, di chuyển hoặc định vị.
Khi hệ thống đảo chiều cấp khí, piston di chuyển theo hướng ngược lại. Hai chấu mở ra và giải phóng chi tiết để bắt đầu chu kỳ tiếp theo.
Dòng SCHUNK PZN-plus sử dụng ba chấu kẹp chuyển động đồng tâm. Theo thiết kế của SCHUNK, chuyển động được tạo thông qua cơ cấu động học nêm–móc.
Ba chấu di chuyển đồng thời về phía tâm khi thực hiện thao tác kẹp. Nhờ đó, sản phẩm vừa được giữ chắc vừa được định tâm trong cùng một chuyển động.
Nguyên lý này phù hợp với trục, bạc, phôi tròn và các chi tiết hình trụ. PZN-plus cũng thích hợp cho robot cấp phôi và hệ thống gia công tự động.
Một chu trình làm việc cơ bản bắt đầu khi van điều khiển cấp khí vào bộ kẹp. Áp suất khí làm piston chuyển động và kích hoạt cơ cấu truyền lực.
Các chấu sau đó tiến vào để giữ sản phẩm hoặc lùi ra để nhả sản phẩm. Hướng chuyển động phụ thuộc vào cấu hình bộ kẹp và đường khí được cấp.
Cảm biến có thể được tích hợp để giám sát vị trí chấu. Tín hiệu trạng thái được đưa về PLC hoặc bộ điều khiển robot để xác nhận quá trình kẹp.
Một số cấu hình Xy lanh kẹp SCHUNK có thể trang bị giải pháp duy trì lực kẹp. Chức năng này đặc biệt hữu ích với các ứng dụng yêu cầu giữ chi tiết an toàn.
SCHUNK cũng cung cấp van duy trì áp suất SDV-P cho những hệ thống phù hợp. Giải pháp hỗ trợ duy trì áp suất trong bộ truyền động khi nguồn khí gặp sự cố.
Nhờ sự kết hợp giữa bộ truyền động khí nén, cơ cấu dẫn hướng và hệ thống chấu, Xy lanh kẹp SCHUNK đáp ứng tốt các chu trình gắp, giữ và định vị trong dây chuyền tự động hóa.
Bộ kẹp SCHUNK
SCHUNK cung cấp nhiều series cho từng kích thước phôi và điều kiện vận hành. Khi tìm thiết bị thay thế, cần xác định chính xác series và kích thước.
SCHUNK PGN-plus-P thuộc nhóm gripper song song khí nén. Hai chấu di chuyển đối xứng để giữ sản phẩm.
Dòng này phù hợp với nhiều công đoạn gắp và chuyển phôi. Thiết kế có thể sử dụng trong robot công nghiệp hoặc máy tự động.
Kích thước cần được chọn theo lực kẹp, tải trọng và khoảng mở chấu.
SCHUNK MPG-plus hướng đến các hệ thống yêu cầu kích thước lắp đặt nhỏ. Thiết bị phù hợp với linh kiện có kích thước vừa và nhỏ.
Series này thường xuất hiện trong máy lắp ráp tự động, thiết bị kiểm tra và hệ thống handling.
Các kích thước trong dòng MPG-plus cho phép kỹ sư lựa chọn theo không gian máy và yêu cầu lực kẹp.
SCHUNK PZN-plus sử dụng ba chấu chuyển động đồng tâm. Cấu hình này đặc biệt phù hợp với chi tiết dạng tròn.
Ba chấu giúp sản phẩm được định tâm khi kẹp. Vì vậy, PZN-plus thích hợp với công đoạn cấp phôi cho máy CNC.
Thiết bị cũng được sử dụng trong robot handling, máy lắp ráp và các trạm kiểm tra tự động.
SCHUNK PGL-plus-P phù hợp với ứng dụng cần khoảng mở chấu lớn.
Dòng này hữu ích khi một gripper phải xử lý nhiều kích thước sản phẩm. Hành trình dài cũng hỗ trợ kẹp các chi tiết có chiều rộng lớn.
PGL-plus-P có thể tích hợp vào robot hoặc cụm handling trong dây chuyền sản xuất.
| Series SCHUNK | Kiểu kẹp | Đặc điểm ứng dụng |
|---|---|---|
| PGN-plus-P | Kẹp song song | Gắp phôi, robot, máy tự động |
| MPG-plus | Kẹp song song nhỏ gọn | Linh kiện nhỏ, máy lắp ráp |
| PZN-plus | Kẹp 3 chấu | Kẹp và định tâm chi tiết tròn |
| PGL-plus-P | Kẹp hành trình dài | Chi tiết lớn, nhiều kích thước |
| JGP-P | Kẹp song song | Handling và tự động hóa |
| DPG-plus | Kẹp song song | Ứng dụng cần kết cấu dẫn hướng chắc chắn |
Một trong những vị trí sử dụng phổ biến nhất của Xy lanh kẹp SCHUNK là đầu robot.
Gripper đóng vai trò tiếp xúc trực tiếp với sản phẩm. Vì vậy, khả năng kẹp ổn định ảnh hưởng trực tiếp tới toàn bộ chu trình handling.
Robot có thể dùng bộ kẹp để lấy phôi từ băng tải. Sau đó, phôi được đưa vào máy gia công hoặc trạm kiểm tra.
Sau khi hoàn thành, robot tiếp tục lấy sản phẩm và chuyển sang công đoạn kế tiếp.
Xy lanh kẹp có thể được sử dụng trong hệ thống cấp phôi tự động cho máy CNC.
Robot lấy phôi từ khay hoặc băng tải. Bộ kẹp SCHUNK giữ phôi trong quá trình đưa vào máy.
Với chi tiết tròn, dòng ba chấu có lợi thế về khả năng định tâm. Với chi tiết vuông, bộ kẹp song song thường thuận tiện hơn.
Các bộ kẹp nhỏ gọn được sử dụng để giữ linh kiện trước khi lắp ráp.
Ứng dụng có thể bao gồm linh kiện cơ khí, chi tiết nhựa và bộ phận điện tử. Gripper cũng có thể kết hợp với cảm biến để kiểm tra trạng thái kẹp.
Pick & Place yêu cầu cơ cấu gắp đóng mở liên tục.
Xy lanh kẹp SCHUNK có thể đảm nhận công đoạn lấy sản phẩm, di chuyển và đặt xuống vị trí xác định.
Ứng dụng này phổ biến trên băng tải, máy đóng gói và dây chuyền phân loại.
Với thiết bị đang vận hành trên máy, nên ưu tiên tra cứu theo model hiện hữu.
Không nên thay thế chỉ dựa trên kích thước gần giống. Hai model có hình dáng tương tự vẫn có thể khác hành trình và lực kẹp.
Khách hàng nên cung cấp model SCHUNK, ID sản phẩm, hình nameplate và hình vị trí lắp.
Nếu model cũ đã thay đổi, các thông tin này giúp kiểm tra phiên bản phù hợp nhanh hơn.
SCHUNK Việt Nam được tìm kiếm trong nhiều dự án robot và tự động hóa tại nhà máy. Trong đó, xy lanh kẹp là nhóm thiết bị quan trọng tại vị trí cuối cánh tay robot.
Hoàng Thiên Phát hỗ trợ tra cứu Xy lanh kẹp SCHUNK, bộ kẹp song song, kẹp ba chấu và gripper hành trình dài.
Khách hàng có thể gửi model đang sử dụng để kiểm tra đúng series. Việc xác định chính xác mã giúp hạn chế sai kích thước và thông số khi thay thế.
Nhà phân phối SCHUNK V2-4P để kết nối cảm biến MMS22-PI2 và MMS-P22 để chia đầu kết nối M8 bốn chân thành hai đầu kết nối M8 ba chân.
